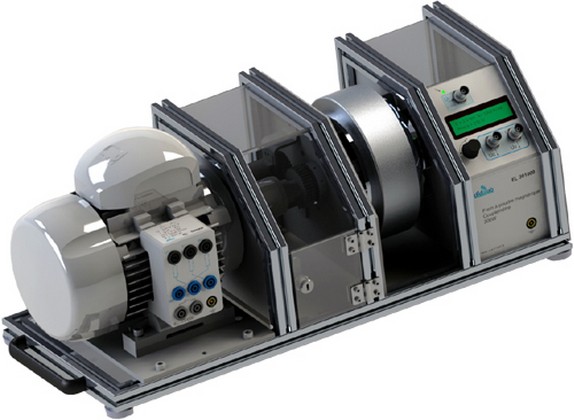

Hamownia Silników AC/DC z Trójfazowym Silnikiem
Asynchronicznym 300W - Stanowisko Edukacyjne
Stanowisko nie wymaga instalacji. W komplecie dostarczamy: akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: programowalny zasilacz do silnika, komputer PC, oscyloskop/multimetr, cęgi prądowe.
Stanowisko zostało wyposażone w sprzęgło proszkowe pełniące rolę hamulca - sterowanie odbywa się poprzez wbudowaną przetwornicę jednoćwiartkową PWM. Pomiar wartości momentu obrotowego wykonywany jest przy użyciu czujnika naprężeń, natomiast prędkość obrotową mierzy enkoder inkrementalny (360 st., 1000 p/obr). Wartość mocy jest wynikową mnożenia wartości momentu obrotowego oraz prędkości obrotowej.
Sterowanie hamownią odbywa się poprzez oprogramowanie komputerowe EP Monitor (dostarczane w komplecie) lub poprzez manipulacje potencjometrem obrotowym znajdującym się na panelu przednim. Panel przedni wyposażono dodatkowo w wyświetlacz LCD (2 linie po 16 znaków), złącze uziemienia, wejście BNC do wprowadzenia sygnału (+/- 10V) zewnętrznego sterowania wartością momentu obrotowego (0.239 Nm/V) oraz dwa wyjścia pomiarowe BNC: S1 i S1 wystawiające sygnał napięciowy +/-10V (dla każdego wyjścia można wybrać wartość danego pomiaru: moc, rpm, Nm, sterowanie hamulcem). Na panelu bocznym modułu sterowania umieszczono złącze wyjścia enkodera (DB15HD, sygnał prostokątny, 1000 p/obr) oraz złącze USB A (do połączenia z komputerem). Złącze zasilania sieciowego znajduje się na panelu tylnym.
Hamownia silników elektrycznych EL313B umożliwia pracę z różnymi napędami:
- silnik DC ze wzbudzeniem obcym
- silnik DC ze wzbudzeniem stałym
- trójfazowy asynchroniczny silnik klatkowy
- silnik bezszczotkowy wyposażony w sondę Hall'a
Standardowo, stanowisko EL31B umożliwia pracę w czterech trybach. Pomiary prędkości obrotowej (rpm), momentu obrotowego (Nm) oraz mocy (W) wykonywane są automatycznie. Układ sterowania pozwala na zadanie stałego momentu obrotowego. Podstawowe tryby pracy hamowni:
- bezpośrednia praca hamulca (regulacja 0 - 100%)
- tarcie płynne - wartość momentu obrotowego jest proporcjonalna do wartości prędkości obrotowej (regulacja 0 - 400% rpm)
- wartość momentu obrotowego jest proporcjonalna do kwadratu prędkości (regulacja 0 - 100%/rpm2)
- sterowanie zewnętrzne sygnałem napięciowym 0-10V @ 0.239 Nm/V via złącze BNC na panelu przednim
Przykładowe Ćwiczenia:
- pomiary i obserwacje podczas pracy silnika bez obciążenia
- obliczanie wartości przesunięcia fazowego
- pomiary Cos φ
- moc pozorna, moc bierna, moc czynna
- pomiary i obserwacje podczas pracy silnika z obciążeniem
- obliczanie wartości przesunięcia fazowego
- pomiary Cos φ
- pomiary mocy
Oprogramowanie Komputerowe EP Monitor (dostarczane w komplecie):
Program EP Monitor, który należy zainstalować na komputerze PC umożliwia pełne sterowanie stanowiskiem oraz pozwala na odczytywanie wartości wszystkich wykonywanych pomiarów. EP Monitor wyposażono w funkcje wykreślania dowolnych przebiegów (na jednej lub 2 osiach) graficznie prezentujących zebrane dane (wykreślanie przebiegów w trybie oscyloskop lub plotera).
Zalecane Moduły Dodatkowe:
- EM300 - specjalny zasilacz do silników - współpracujący z oprogramowaniem hamowni (więcej informacji)
- EP120B - sterownik 1/3-fazowy AC 300W (sterowanie kątem fazowym)
- EP130B - prostownik 1/3-fazowy 300W
- EP210B - przetwornica 4-ćwiartkowa / przetwornica 1-fazowa (PWM +E/-E, PWM +E/0/-E, stała U/f) 300W
- EP230B - przetwornica 4-ćwiartkowa / przetwornica 1/3-fazowa 300W
Stanowisko dostarczamy z opisami gotowych ćwiczeń.przykładowa konfiguracja sprzętowa:

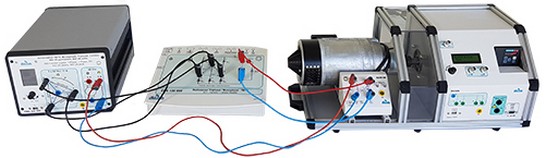

przykładowa konfiguracja sprzętowa:
