Układ Sterowania Procesami Przemysłowymi
Stanowisko Dydaktyczne NV3000A (Sensoryka, Czujniki, Sterowanie)

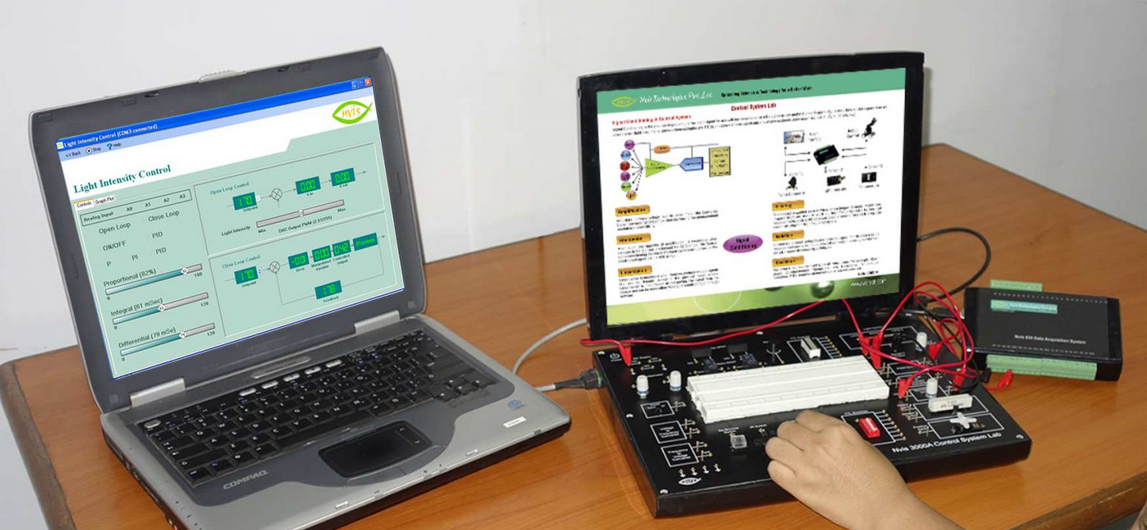

Zestaw edukacyjny - automatyka. Edukacyjny system sterowania Nvis 3000A udostępnia studentom podstawy funkcjonowania przemysłowego systemu sterowania. Ćwiczenia obejmują specyfikę procesów sterowania (w pętli otwartej i zamkniętej) oraz to, w jaki sposób jedno urządzenie może być używane do zarządzania, dowodzenia, kierowania lub regulacji pracy innych urządzeń umieszczonych w danym systemie. Zestaw edukacyjny Nvis 3000A wyposażono w czujnik temperatury, czujnik światła, silnik prądu stałego, silnik serwo, diody LED, czujnik podczerwieni, przekaźnik SPST, przekaźnik DPDT, przełącznik odbicia, pasek LED, brzęczyk itp. Elementy te można wykorzystać do badania systemu sterowania. Proces może być kontrolowany za pomocą układu regulacji P, PI i PID. Nvis 3000A Control System Lab jest również kompatybilny z Nvis 630 Data Acquisition System. Nvis 630 DAQ jest bardzo przydatny do wykrywania i sterowania sygnałami analogowymi oraz cyfrowymi dowolnego procesu. NV3000A umożliwia łatwe i interesujące łączenie sygnałów świata rzeczywistego z komputerem PC/laptopem przez magistralę USB.
Zagadnienia Realizowane przez Zestaw Edukacyjny:
- Przetwornica napięcia na częstotliwość.
- Konwerter częstotliwości na napięcie.
- Charakterystyka rezystora światłoczułego (LDR).
- Charakterystyki prędkości silnika oraz sygnałów na jego wejściu.
- Kontrola pozycjonowania serwonapędu.
- Sterowanie natężeniem światła metodą PWM.
- Dwukierunkowa kontrola prędkości silnika.
- Tachogenerator z przetwornikiem częstotliwość / napięcie.
- Sterowanie silnikiem metodą PWM.
- Sterowanie silnikiem prądu stałego w pętli otwartej.
- Sterowanie silnikiem prądu stałego w pętli zamkniętej.
- Regulacja prędkości silnika prądu stałego za pomocą regulatora P, PI i PID.
- Regulacja temperatury w pętli otwartej.
- Kontrola temperatury w pętli zamkniętej.
- Regulacja temperatury za pomocą regulatora P, PI i PID.
- Sterowanie natężeniem światła w pętli otwartej.
- Kontrola natężenia światła w pętli zamkniętej.
- Badanie i kontrola natężenia światła za pomocą regulatora P, PI i PID.
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: 4 do 8 tygodni.
