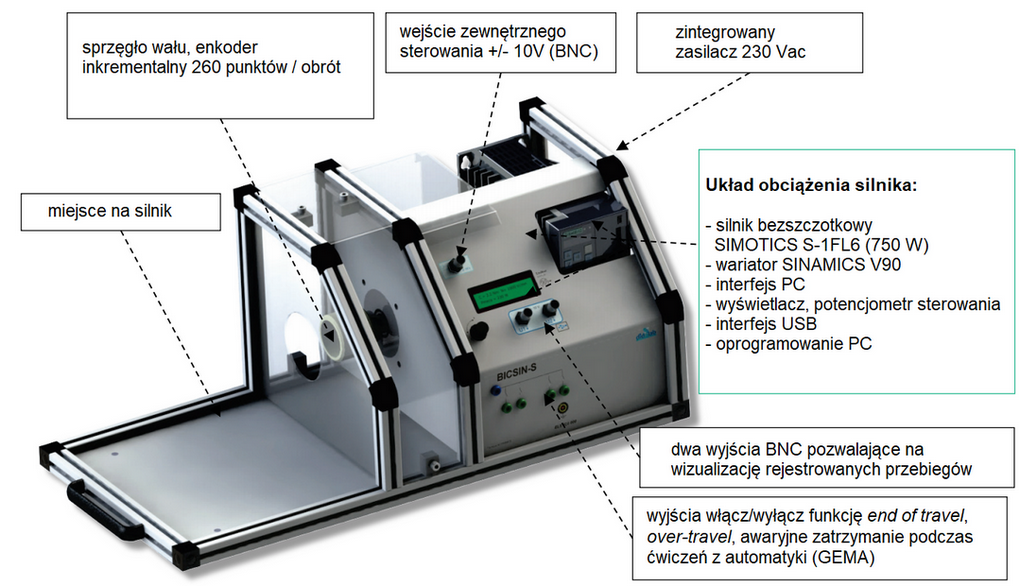

Hamownia Silników AC/DC z Rekuperacją Energii
Stanowisko Edukacyjne ELS320 (Napędy Elektryczne)
Zestaw edukacyjny - napędy elektryczne. Stanowisko nie wymaga instalacji. W komplecie dostarczamy: akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: silnik elektryczny, programowalny zasilacz do silnika, komputer PC, oscyloskop/multimetr, cęgi prądowe.
![Hamownia Silników AC/DC z Aktywnym Obciążeniem HIK-Consulting | Stanowiska i Zestawy Edukacyjne Napędy Elektryczne](images/02_vmmvyqz8.png)
![HIK-Consulting | Stanowiska i Zestawy Edukacyjne Napędy Elektryczne HIK-Consulting | Stanowiska i Zestawy Edukacyjne Napędy Elektryczne](images/Sinamics-V90.png)
Zagadnienia Realizowane przez Hamownię:
- Badanie zależności: prędkość silnika / napięcie silnika elektrycznego.
- Badanie zależności: prąd / moment obrotowy (moment siły) silnika elektrycznego.
- Obliczanie współczynnika mocy (Cos φ) silnika elektrycznego.
- Symulacja pracy silnika elektrycznego z obciążeniem
typu wentylator lub świder (obciążenie liniowe / nieliniowe). - Symulacja pracy silnika elektrycznego jako napęd:
przyśpieszanie oraz hamowanie z rekuperacją energii.
- Symulacja pracy silnika elektrycznego z obciążeniem typu dźwignica, szybka winda (obciążenie typu napęd liniowy / nielinowy)
- Układ silnika pracującego jako obciążenie wyposażono w elementy mechaniczne sterowane układami cyfrowymi. Dzięki zastosowanym rozwiązaniom użytkownik może w czasie rzeczywistym odczytywać takie wartości jak: prędkość obrotowa, wartość momentu obrotowego oraz wartość pobieranej mocy.
- Stanowisko ELS320 jest zgodne z normą SELV (Separated / Safety Extra-Low Voltage – obwód o napięciu znamionowym bardzo niskim (ELV) bez uziemienia funkcjonalnego) 48 Vdc oraz 24 Vac - nie ma potrzeby podłączania stołu elektrotechnicznego.
typu wentylator lub świder (obciążenie liniowe / nieliniowe).
przyśpieszanie oraz hamowanie z rekuperacją energii.
Obciążenie odbierające energię (lampa):
![HIK-Consulting | Stanowiska i Zestawy Edukacyjne Napędy Elektryczne HIK-Consulting | Stanowiska i Zestawy Edukacyjne Napędy Elektryczne](images/image001.png)
![HIK-Consulting | Stanowiska i Zestawy Edukacyjne Napędy Elektryczne HIK-Consulting | Stanowiska i Zestawy Edukacyjne Napędy Elektryczne](images/image002.png)
przykładowe zrzuty ekranów oprogramowania PC (w komplecie):
![HIK-Consulting | Stanowiska i Zestawy Edukacyjne Napędy Elektryczne HIK-Consulting | Stanowiska i Zestawy Edukacyjne Napędy Elektryczne](images/03_uhwmdfr3.png)
Czas dostawy: ~14 tygodni (z wyłączeniem sierpnia).
Hamownia ELS320 umożliwia pracę z różnymi silnikami elektrycznymi:

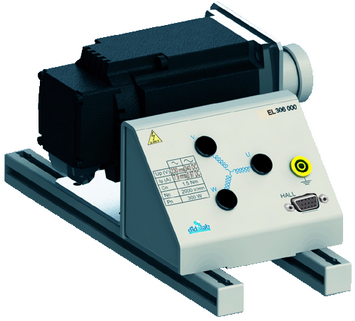

Silnik DC z Magnesami Trwałymi, 300 W (niskonapięciowy) - Stanowisko Dydaktyczne
![Edukacyjny Silnik Trójfazowy Asynchroniczny Klatkowy 370 W](images/EL303000_lissl186.png)
Silnik Trójfazowy Asynchroniczny Klatkowy 370 W - Stanowisko Dydaktyczne
![Edukacyjny Silnik Trójfazowy Asynchroniczny Klatkowy 180 W (niskonapięciowy)](images/ELS303000_963b11vf.png)
Silnik Trójfazowy Asynchroniczny Klatkowy 180 W (niskonapięciowy) - Stanowisko Dydaktyczne
Przykładowe zrzuty ekranu oprogramowania ELS320200
![HIK-Consulting | Stanowiska i Zestawy Edukacyjne Napędy Elektryczne HIK-Consulting | Stanowiska i Zestawy Edukacyjne Napędy Elektryczne](images/04_asvqo69w.png)
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
