Uniwersalne Stanowisko do Badania Silników (hamownia silników)
Stanowisko nie wymaga instalacji. W komplecie dostarczamy: zasilacz, akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: oscyloskop/multimetr, komputer PC.
Stanowisko umożliwia badanie silników elektrycznych o mocy do ~1500 (2000W) i zakresie prędkości obrotowej do ~20000 obr/min. (zależnie od potrzeb użytkownika - istnieje możliwość dostosowania parametrów stanowiska).

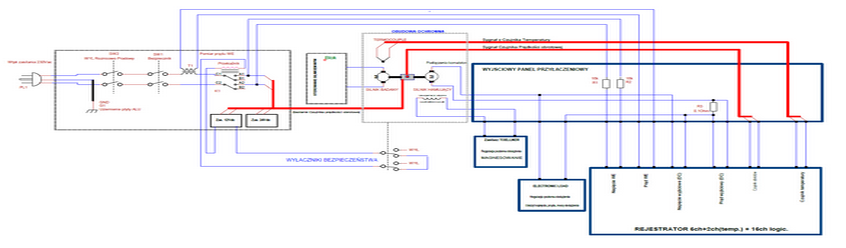

Opis Stanowiska:
- Panel zasilania: na panelu zasilania znajdują się układy zabezpieczające i pomocnicze, oraz gniazdo sieciowe służące do podłączania zasilania sterowania badanego silnika.
- Panel sterowania silnikiem badanym.
- Obudowa z badanym silnikiem (wymiennym) i generatorem hamującym. Badany silnik jest połączony sprzęgłem rozłączanym
z generatorem prądu. W obudowie dodatkowo umieszczono obrotomierz. Obudowa posiada wyłączniki bezpieczeństwa. - Panel przyłączeniowy: służy do podłączania urządzeń pomiarowych i rejestrujących pracę silnika badanego.
- Obciążenie programowalne: umożliwia pracę w trybach:
- CC – stały prąd
- CV – stałe napięcie
- CR – stała rezystancja
- CW – stała mocObciążenie programowalne jest wyposażone w interfejs komunikacyjny do PC
oraz oprogramowanie do monitorowania parametrów pracy badanego silnika. - Rejestrator wielokanałowy z wejściami izolowanymi i specjalizowanymi wejściami do pomiarów temperatury. Rejestrator pozwala na wykonywanie pomiarów i rejestrowanie wyników pomiarów, a także na eksportowanie danych do PC do dalszej analizy.
- Obrotomierz: wykonuje pomiar prędkości obrotowej, dodatkowo sygnał obrotomierza jest wyprowadzony na rejestrator.
Zagadnienia Realizowane przez Zestaw Edukacyjny:
- Moc doprowadzona do silnika badanego, czynna, bierna, zawartość harmonicznych i inne
- Moc odbierana
- Obroty
- Moment obrotowy (pośrednio)
- Sprawność zależnie od obrotów, obciążenia, warunków zasilania
- Parametry silnika w zależności od temperatury
