Pompa Ciepła - Stanowisko Dydaktyczne 1022618 (Fizyka)
Zestaw edukacyjny - fizyka. Pompa ciepła – maszyna cieplna wymuszająca przepływ ciepła z obszaru o niższej temperaturze do obszaru o temperaturze wyższej. Proces ten przebiega wbrew naturalnemu kierunkowi przepływu ciepła i zachodzi dzięki dostarczonej z zewnątrz energii mechanicznej (w pompach ciepła sprężarkowych) lub energii cieplnej (w pompach absorpcyjnych). Pompy ciepła z termodynamicznego punktu widzenia realizują obieg Lindego, tak jak chłodziarki, ale ich podstawowym zastosowaniem jest ogrzewanie pomieszczeń i wody użytkowej (choć niektóre pompy ciepła wyposażone są w funkcję chłodzenia). W chłodziarkach i zamrażarkach ciepło jest „wypompowywane” z przechowywanych produktów (co obniża ich temperaturę) a oddawane do pomieszczenia, w którym stoi lodówka lub zamrażarka. Pompa ciepła zastosowana do ogrzewania pomieszczeń „wypompowuje” ciepło z otoczenia o niskiej temperaturze (z gruntu lub powietrza na zewnątrz budynku) i po podniesieniu temperatury czynnika roboczego oddaje ciepło do ogrzewanego pomieszczenia. Zatem postawienie otwartej chłodziarki w otwartym oknie w celu podgrzania pomieszczenia zamienia daną chłodziarkę w powietrzną pompę ciepła.
Opis Stanowiska:

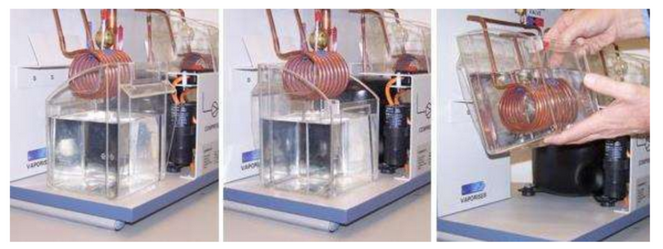

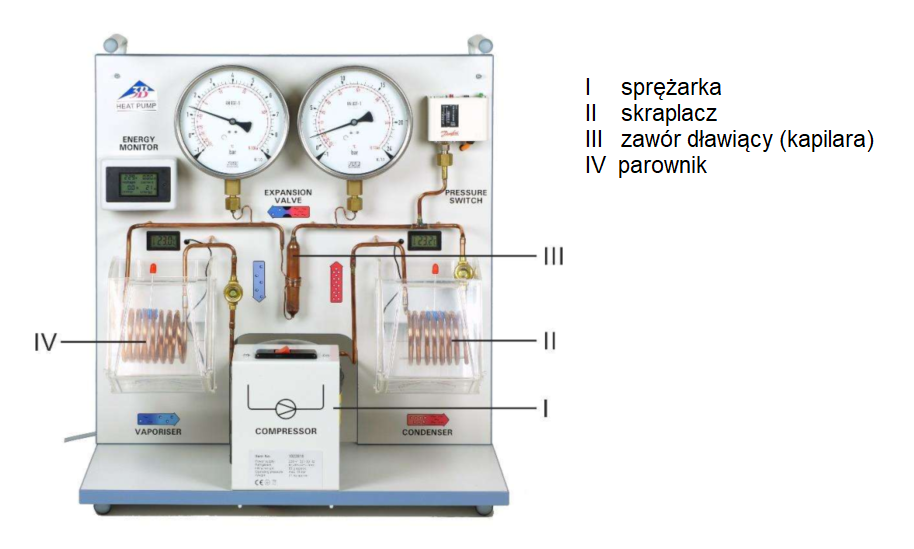

Demonstration model for showing how refrigerators and electrical compression heat pumps work. Consisting of compressor with drive motor, vaporizer, expansion valve, and condenser. May be used as an air-water or water-water heat pump. Includes wattmeter -- for recording the operation time, the mains voltage, instantaneous power input, electrical work - and two thermometers for measuring the temperatures in the two reservoirs. The components are connected in a closed system by copper pipes and mounted on a base board, and the clear layout makes it possible to directly relate the sequence of changes of state to the cyclic operation of the heat pump. Evaporator and condenser are constructed as copper tubing spirals and each of them is submerged in water filled containers serving as heat reservoirs for determining the heat absorbed or emitted. Two large manometers display the pressure ratios of the coolant in both heat exchangers. Two observation windows are provided for observing the state of aggregation of the refrigerant after the evaporator and after the condenser. A protective overpressure switch disconnects the compressor motor from the circuit when overpressure reaches 15 bars.

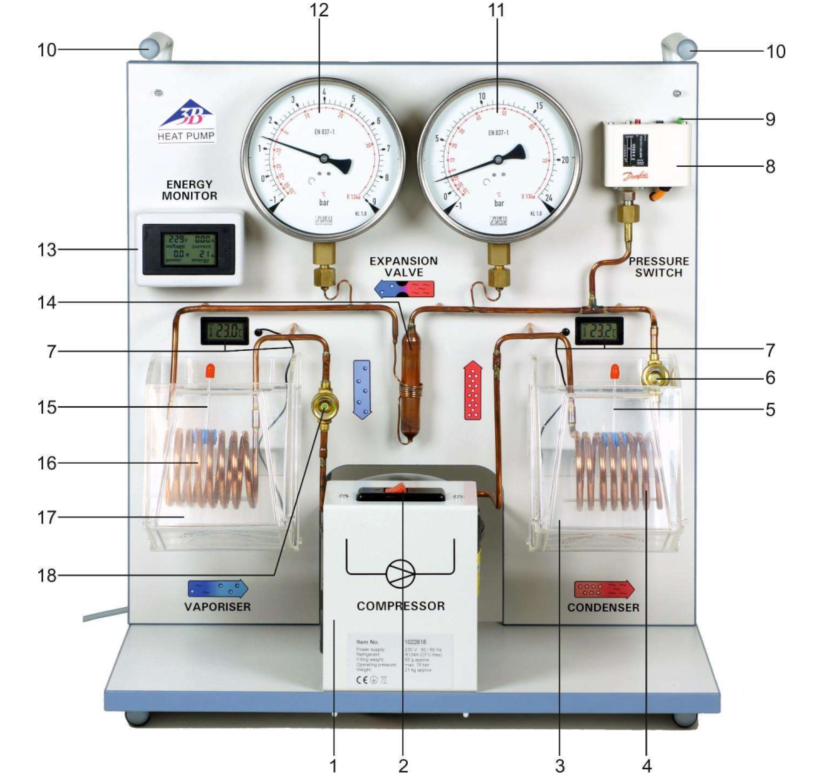

- sprężarka
- włącznik sprężarki
- zbiornik skraplacza
- cewka skraplacza
- mieszadło skraplacza
- płytka rewizyjna skraplacza
- termometr cyfrowy z czujnikiem temperatury
- zawór bezpieczeństwa (nadciśnieniowy)
- przycisk reset
- rączki transportowe
- manometr układu wysokociśnieniowego
- manometr układu niskociśnieniowego
- miernik mocy
- zawór rozprężny
- mieszadło parownika
- cewka parownika
- zbiornik parownika
- płytka rewizyjna parownika
A temperature NTC sensor with measurement terminal (1021797) is ideal for measuring the temperature at various places along the copper piping, since it can be clamped directly to the copper and provides good thermal conduction between the pipe and the sensor. It can be used in conjunction with the “VinciLab” datalogger (1021477).
Zagadnienia Realizowane przez Zestaw Edukacyjny:

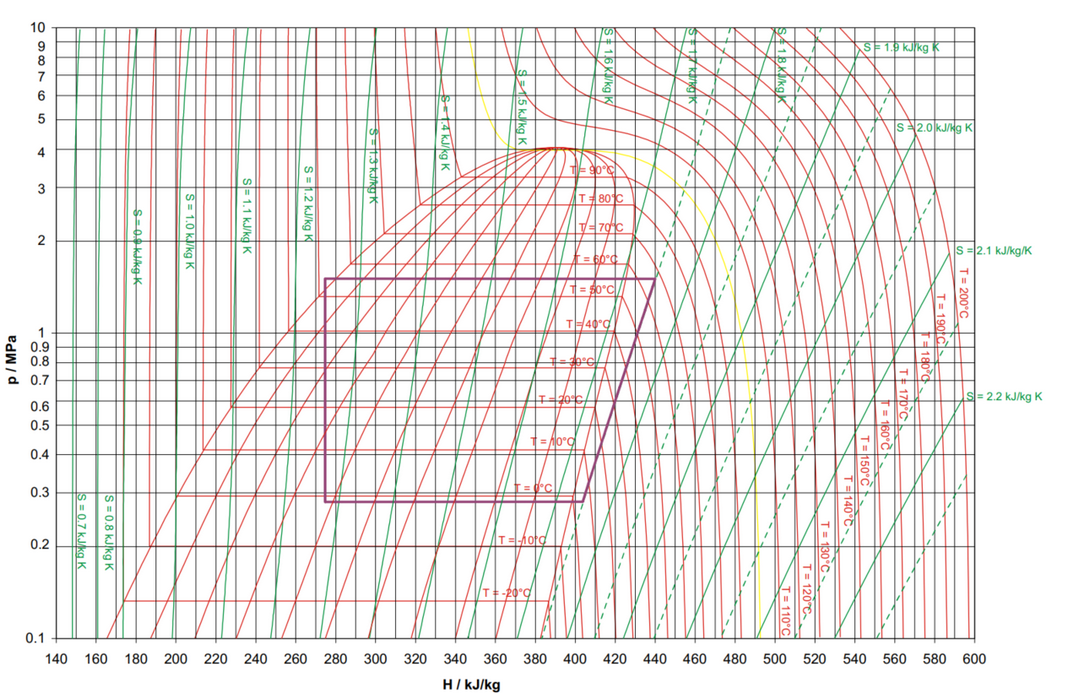

- Wykres Molliera (nazywany czasami wykresem i-x lub h-x) - narzędzie pozwalające na określenie parametrów powietrza wilgotnego.
- Sprawność teoretyczna pompy ciepła, sprawność sprężarki.
- Przepływ masy strumienia chłodziwa.
Stanowisko edukacyjne dostarczamy wraz z propozycjami ćwiczeń.
Czas dostawy: 4 do 8 tygodni.
