Tracker do Fotowoltaiki – Stanowisko Dydaktyczne
Opis Stanowiska:

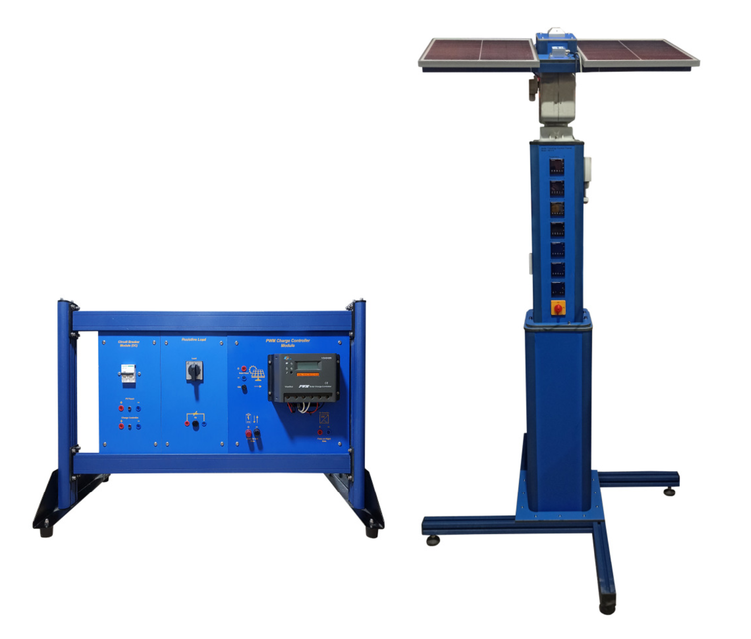

Stanowisko dydaktyczne to praktyczny trenażer kontroli śledzenia położenia słońca na niebie zaprojektowane tak, aby pomóc w określaniu potencjału generacji mocy w odniesieniu do wysokości położenia słońca na niebie. Stanowisko dydaktyczne umożliwia sterowanie silnikiem pozycjonującym za pośrednictwem komputera PC z użyciem interfejsu wspomaganego przez e-kompas (w kierunkach od góry do dołu i od lewej do prawej).
Zagadnienia Realizowane przez Zestaw Edukacyjny:
- zapoznanie z zasadami śledzenia położenia słońca na niebie
- obliczenia energii słonecznej poprzez:
- HJD – Słoneczny Dzień Juliański (Heliocentric Julian Day)
- deklinację słońca i czas jego świecenia
- położenie słońca w zenicie oraz
kąt elewacji słońca w stopniach - kąt azymutu słońca w stopniach zgodnie z ruchem wskazówek zegara, od północy
- znaczenie prawdziwej północy (północy geograficznej)
dla systemu śledzenia położenia słońca - symulacja położenia oraz ruchu słońca w półsferze,
- śledzenie słońca
- badanie sprawności panelu fotowoltaicznego
z użyciem trackera i bez śledzenia
Elementy Zestawu:
- moduł interfejsów: wyjście DC (silnik), czujnik promieniowania słonecznego, wyjście czujnika CdS (fotorezystor / ogniwo fotoprzewodzące kadmowo-siarczkowe), sterowanie silnikiem (horyzontalne i wertykalne), kontrola limitów (horyzontalnych i wertykalnych), wejście 24 Vdc
- bateria 12/24 V (opcjonalnie)
- moduł kontrolera ładowania:
12/24 V (automatyczny wybór), 30 A, kontroler ładowania PWM - ogniwa słoneczne 40 W (20 W x 2 szt.)
- silnik śledzący DC z przekładnią
Oprogramowanie DAQ (opcjonalnie): oprogramowanie do akwizycji danych (DAQ) zaprojektowano do pracy w środowisku National Instruments™, LABVIEW™ w celu wykonywania pomiarów oraz dokonywania obliczeń związanych z pracą danej aparatury. Wraz z oprogramowaniem dostarczamy zestaw czujników elektronicznych. Oprogramowanie można uruchomić w dowolnym systemie Windows™.
- HJD – Słoneczny Dzień Juliański (Heliocentric Julian Day)
- deklinację słońca i czas jego świecenia
- położenie słońca w zenicie oraz
kąt elewacji słońca w stopniach - kąt azymutu słońca w stopniach zgodnie z ruchem wskazówek zegara, od północy
dla systemu śledzenia położenia słońca
z użyciem trackera i bez śledzenia
- moduł interfejsów: wyjście DC (silnik), czujnik promieniowania słonecznego, wyjście czujnika CdS (fotorezystor / ogniwo fotoprzewodzące kadmowo-siarczkowe), sterowanie silnikiem (horyzontalne i wertykalne), kontrola limitów (horyzontalnych i wertykalnych), wejście 24 Vdc
- bateria 12/24 V (opcjonalnie)
- moduł kontrolera ładowania:
12/24 V (automatyczny wybór), 30 A, kontroler ładowania PWM - ogniwa słoneczne 40 W (20 W x 2 szt.)
- silnik śledzący DC z przekładnią
Oprogramowanie DAQ (opcjonalnie): oprogramowanie do akwizycji danych (DAQ) zaprojektowano do pracy w środowisku National Instruments™, LABVIEW™ w celu wykonywania pomiarów oraz dokonywania obliczeń związanych z pracą danej aparatury. Wraz z oprogramowaniem dostarczamy zestaw czujników elektronicznych. Oprogramowanie można uruchomić w dowolnym systemie Windows™.
Stanowisko edukacyjne dostarczamy wraz z propozycjami ćwiczeń.
Czas dostawy: ~16 tygodni.
