Serwomechanizmy: Sterowanie Pozycjonowaniem

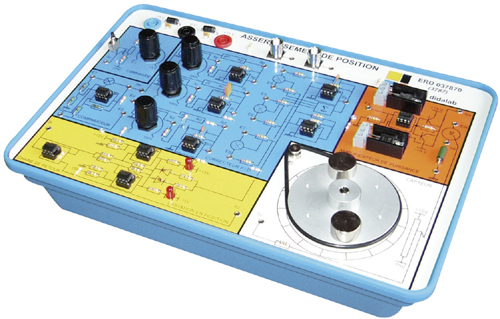

Stanowisko Dydaktyczne ERD3787B (ERD037870) (Elektrotechnika)
Zestaw edukacyjny - elektrotechnika. Stanowisko nie wymaga instalacji. W komplecie dostarczamy: zasilacz, akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: oscyloskop/multimetr.
Zagadnienia Realizowane przez Zestaw Edukacyjny:
- Ćwiczenia z elementami wykonawczymi: obrotowy dysk wyposażony w układy regulacji (dwa małe dyski inercyjne) - napędzany poprzez silnik DC 12 V, odczyt pozycji odbywa się via potencjometr połączony z dyskiem paskiem klinowym, sterowanie prądowe.
- Ćwiczenia związane z funkcjami regulacji: komparator, sumator, regulator PID z możliwością regulacji poszczególnych członów, sprzężenie zwrotne sygnalizowane poprzez dwie diody LED.
- Ćwiczenia z sygnałami sterującymi: poprzez potencjometr do sterowania nastaw wbudowanego generatora sterującego lub poprzez dwa złącza BNC umożliwiające wprowadzenie zewnętrznego sygnału sterowania o niskiej częstotliwości (podgląd via oscyloskop).
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: 4 do 8 tygodni.
