Serwomechanizmy: Sterowanie Prędkością

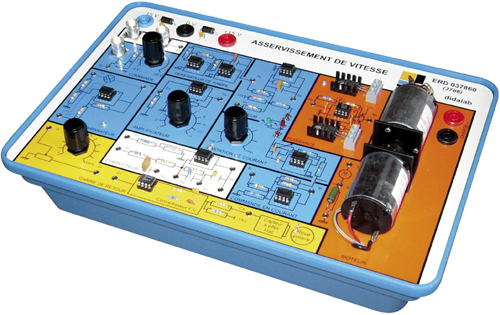

Stanowisko Dydaktyczne ERD3786B (ERD037860) (Elektrotechnika)
Zestaw edukacyjny - elektrotechnika. Stanowisko nie wymaga instalacji. W komplecie dostarczamy: zasilacz, akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: oscyloskop/multimetr.
Zagadnienia Realizowane przez Zestaw Edukacyjny:
- Studium kontroli przepływu prądu: układ silnik DC 12 V - prądnica (połączone sprzęgłem).
- Studium regulacji: komparator, wzmacniacz PWM z regulowanym wzmocnieniem, sumator, ogranicznik prądu, generator przebiegu piłokształtnego, źródło prądowe (sterowanie silnikiem), przemysłowy regulator PID; sprzężenie zwrotne zapewnione poprzez wbudowany przetwornik częstotliwość-napięcie podłączony do zadajnika inkrementalnego (regulowane wzmocnienie pętli sprzężenia zwrotnego).
- Sygnał sterujący: poprzez potencjometr regulujący sygnał wbudowanego generatora lub poprzez dwa złącza BNC umożliwiające doprowadzenie sygnału z zewnętrznego generatora niskiej częstotliwości (podgląd via oscyloskop).
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: 4 do 8 tygodni.
