Studium Przepływu Energii w Rdzeniach Transformatorowych
- Stanowisko Dydaktyczne PED037460 (Elektrotechnika)
Zestaw edukacyjny - elektrotechnika. Stanowisko nie wymaga instalacji. W komplecie dostarczamy: zasilacz, akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: oscyloskop/multimetr.
Zagadnienia Realizowane przez Zestaw Edukacyjny:

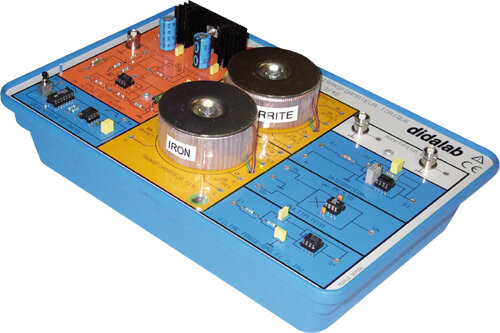

- wbudowane dwa transformatory: z rdzeniem żelaznym oraz z rdzeniem ferrytowym,
- wykreślanie cykli histerezy przy zmiennej częstotliwości 0.2 do 500 Hz (do pierwszej krzywej magnetycznej, do bloku zbocza sygnału liniowo narastającego w czasie - rampy), wbudowany wzmacniacz mocy,
- wbudowany powielacz umożliwia odczyt wartości mocy zadanej na uzwojeniu pierwotnym oraz uzwojeniu wtórnym,
- wbudowany filtr dolnoprzepustowy w układzie powielacza umożliwia odczyt wartości mocy uśrednionej,
- pozostałe wyposażenie stanowiska: wzmacniacz mocy, wzmacniacz pomiarowy do pomiaru wartości prądu, generator funkcji rampy, układ całkujący, trzy złącza BNC, podłączenia zewnętrzne (zasilanie) via terminale ø 4 mm, połączenia na płycie via terminale ø 2 mm,
- proponowane ćwiczenia: magnesowanie układu (cykl histerezy rdzenia żelaznego oraz cykl histerezy rdzenia ferrytowego), wstępna krzywa magnesowania poszczególnych rdzeni, studium pracy transformatora toroidalnego: bez obciążenia oraz na zwarciu.
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: ~8 tygodni.
