Charakterystyki Elementów Analogowych - Moduły Ćwiczeniowe (Elektronika)
Moduły AB, DB dostarczamy wraz z niezbędnym wyposażeniem (przewody przyłączeniowe oraz akcesoria - jeżeli dotyczy) oraz opisami przykładowych ćwiczeń. Moduły są pasywne - wymagają zewnętrznego zasilania, czasami generatora funkcyjnego. Zalecane wyposażenie dodatkowe: multimetr i/lub oscyloskop.
Moduły wymagają zewnętrznego zasilania (+/- 12Vdc / 200mA, + 5Vdc / 200mA) oraz generatora funkcyjnego. Mogą być użytkowane bez platformy ST2613A.
Dostępne Moduły Analogowe:
- AB-01 Moduł Edukacyjny Charakterystyki diod (dioda krzemowa Si, dioda Zenera, dioda LED) (Diode Characteristics: Si, Zener, LED),
- AB-02 Moduł Edukacyjny Charakterystyki Tranzystora (CB, NPN) (Transistor Characteristics Common Base-NPN),
- AB-03 Moduł Edukacyjny Charakterystyki Tranzystora (CB, PNP) (Transistor Characteristics Common Base-PNP),
- AB-04 Moduł Edukacyjny Charakterystyki Tranzystora (CE, NPN) (Transistor Characteristics Common Emitter-NPN),
- AB-05 Moduł Edukacyjny Charakterystyki Tranzystora (CE, PNP) (Transistor Characteristics Common Emitter-PNP),
- AB-06 Moduł Edukacyjny Charakterystyki Tranzystora (CC, NPN) (Transistor Characteristics Common Collector-NPN),
- AB-07 Moduł Edukacyjny Charakterystyki Tranzystora (CC, PNP) (Transistor Characteristics Common Collector-PNP),
- AB-08 Moduł Edukacyjny Charakterystyki Tranzystora polowego FET (FET Characteristics),
- AB-09 Moduł Edukacyjny Obwody prostowników (Rectifier Circuits),
- AB-10 Moduł Edukacyjny Mostek Wheatstone-a (Wheatstone Bridge),
- AB-11 Moduł Edukacyjny Powielacz pojemnościowy Maxwella (mostek Maxwella) (Maxwell's Capacitance Bridge),
- AB-12 Moduł Edukacyjny Mostek de Sauty'ego (De Sauty's Bridge),
- AB-13 Moduł Edukacyjny Mostek Scheringa (Schearing Bridge),
- AB-14 Moduł Edukacyjny Para tranzystorów Darlingtona (Darlington Pair),
- AB-15 Moduł Edukacyjny Wzmacniacz ze wspólnym emiterem (Common Emitter Amplifier),
- AB-16 Moduł Edukacyjny Wzmacniacz ze wspólnym kolektorem (Common Collector Amplifier),
- AB-17 Moduł Edukacyjny Wzmacniacz ze wspólną bazą (Common Base Amplifier),
- AB-18 Moduł Edukacyjny Wzmacniacz o sprzężeniu RC (RC Coupled amplifier),
- AB-19 Moduł Edukacyjny Wzmacniacz kaskodowy (Cascade Amplifier),
- AB-20 Moduł Edukacyjny Wzmacniacz sprzężony z transformatorem (DC Amplifier),
- AB-21 Moduł Edukacyjny Wzmacniacz klasy A (Class A Amplifier),
- AB-22 Moduł Edukacyjny Wzmacniacz klasy B (wtórnik emiterowy push pull) (Class B - Push Pull Emitter Follower),
- AB-23 Moduł Edukacyjny Wzmacniacz strojony klasy C (Class C Tuned Amplifier),
- AB-24 Moduł Edukacyjny Wzmacniacz transformatorowy (Transformer Coupled Amplifier),
- AB-25 Moduł Edukacyjny Pętla synchronizacji fazy (demodulator FM i dzielnik /powielacz częstotliwości) (PLL Frequency Demodulator using IC LM565),
- AB-26 Moduł Edukacyjny Wzmacniacz na tranzystorze FET (FET Amplifier),
- AB-27 Moduł Edukacyjny Generator sterowany napięciem (VCO) (Voltage Controlled Oscillator),
- AB-28 Moduł Edukacyjny Multiwibrator (monostabilny / astabilny) (Multivibrators - Astable/Monostable),
- AB-29 Moduł Edukacyjny Przetwornik częstotliwość-napięcie (F-V and V-F Converter using IC LM331),
- AB-30 Moduł Edukacyjny Przetwornik napięcie-prąd (V-I and I-V Converter),
- AB-31 Moduł Edukacyjny Stabilizator napięcia z diodą Zenera (Zener Voltage Regulator),
- AB-32 Moduł Edukacyjny Stabilizator napięcia z tranzystorem szeregowym (Transistor Series Voltage Regulator),
- AB-33 Moduł Edukacyjny Stabilizator napięcia z tranzystorem bocznikującym (Transistor Shunt Voltage Regulator),
- AB-35 Moduł Edukacyjny Amperomierz DC (200mA) (DC Ammeter),
- AB-36 Moduł Edukacyjny Amperomierz DC (2,20mA) (DC Ammeter),
- AB-38 Moduł Edukacyjny Woltomierz DC (200 mV, 2V, 20V,200V) z baterią 9V (DC Voltmeter),
- AB-39 Moduł Edukacyjny Wzmacniacz pomiarowy (Instrumentation Amplifier),
- AB-40 Moduł Edukacyjny Komparator okienkowy (Window Comparator),
- AB-41 Moduł Edukacyjny Wzmacniacz różnicowy (na tranzystorach) (Differential Amplifier - Transistorized),
- AB-42 Moduł Edukacyjny Wzmacniacz operacyjny (odwracający / nieodwracający) (Operational Amplifier - Inverting/Non Inverting/Differential),
- AB-43 Moduł Edukacyjny Wzmacniacz operacyjny (sumujący / skalarny) (Operational Amplifier - Adder/Scalar),
- AB-44 Moduł Edukacyjny Wzmacniacz operacyjny różniczkujący / całkujący (Integrator/ Differentiator) (Operational Amplifier - Integretor/Differentiator),
- AB-45 Moduł Edukacyjny Przerzutnik Schmitta i komparator (Schmitt Trigger and Comparator),
- AB-46 Moduł Edukacyjny Tranzystor jako przełącznik (Transistor as a switch),
- AB-47 Moduł Edukacyjny Filtr m-Derived (pochodnej m) (BP i BR) (M-Derived band pass and band reject filter),
- AB-48 Moduł Edukacyjny Filtr m-Derived (LP i HP) (M-Derived filter),
- AB-49 Moduł Edukacyjny Filtr K-Derived (T, P) (K-Derived filter),
- AB-50 Moduł Edukacyjny Tłumiki pasywne (T, Pi) (Passive Attenuator),
- AB-51 Moduł Edukacyjny Filtry aktywne (filtr dolnoprzepustowy i filtr górnoprzepustowy) (Active Filters: LPF, HPF),
- AB-52 Moduł Edukacyjny Aktywny filtr pasmowoprzepustowy / środkowoprzepustowy (Active Band Pass Filter),
- AB-53 Moduł Edukacyjny Filtr wycinający (aktywny + pasywny) (Notch Filter: active + passive),
- AB-54 Moduł Edukacyjny Filtr Czebyszewa (Tchebyshev Filter: LPF and HPF),
- AB-56 Moduł Edukacyjny Światłowodowe łącze analogowe (Fiber Optic Analog Link),
- AB-57 Moduł Edukacyjny Mostek Owena (Owen's Bridge),
- AB-58 Moduł Edukacyjny Mostek Andersona (Anderson's bridge),
- AB-59 Moduł Edukacyjny Mostek indukcyjny Maxwella (Maxwell's Inductance Bridge),
- AB-60 Moduł Edukacyjny Mostek Kelvina (Kelvin's Bridge),
- AB-61 Moduł Edukacyjny Odpowiedź sinusoidalna obwodów szeregowych RLC (Sinusoidal Study State Response Of Series RLC Circuit),
- AB-62 Moduł Edukacyjny Odpowiedź sinusoidalna obwodów równoległych RLC (Sinusoidal Study State Response Of Parallel RLC Circuit),
- AB-64 Moduł Edukacyjny Wzmacniacz o sprzężeniu zwrotnym RC (RC Coupled Amplifier),
- AB-65 Moduł Edukacyjny Generator z przesuwnikiem fazowym (Phase Shift Oscillator),
- AB-66 Moduł Edukacyjny Generator z mostkiem Wiena (Wien Bridge Oscillator),
- AB-67 Moduł Edukacyjny Generator Colpittsa (Colpitts Oscillator),
- AB-68 Moduł Edukacyjny Generator Hartleya (Hartley Oscillator),
- AB-69 Moduł Edukacyjny Generator Clappa (Clap Oscillator),
- AB-70 Moduł Edukacyjny Tranzystorowy oscylator fazowy (Phase Shift Oscillator - Transistorised),
- AB-71 Moduł Edukacyjny Charakterystyki tranzystora jednozłączowego (UJT Characteristic),
- AB-72 Moduł Edukacyjny Charakterystyki tranzystora polowego z izolowaną bramką - MOSFET (MOSFET Characteristic),
- AB-73 Moduł Edukacyjny Charakterystyki prostownika sterowanego silikonem - SCR (SCR Characteristic),
- AB-74 Moduł Edukacyjny Charakterystyki Półprzewodników - Triaków (TRIAC Characteristic),
- AB-75 Moduł Edukacyjny Charakterystyki Półprzewodników - Diaków (DIAC Characteristic),
- AB-80 Moduł Edukacyjny Obwody rezonansowe RLC; szeregowe i równoległe (RLC Series and RLC Parallel Resonance Circuit),
- AB-81 Moduł Edukacyjny Prawa Kirchchoffa (prawo węzłów i prawo obwodów) (Kirchoff's Law),
- AB-82 Moduł Edukacyjny Twierdzenie Thevenina i twierdzenie o przesyłaniu mocy maksymalnej (Thevenin's Maximum Power Transfer Theorem),
- AB-83 Moduł Edukacyjny Twierdzenie o wzajemności i zasada superpozycji - teoria obwodów (Reciprocity Theorem, Superposition Theorem),
- AB-84 Moduł Edukacyjny Twierdzenie Tellegensa (Tellegen's Theorem),
- AB-85 Moduł Edukacyjny Twierdzenie Nortona - twierdzenie o zastępczym źródle prądu (Norton's Theorem),
- AB-87 Moduł Edukacyjny Powielacz napięcia (Voltage Multiplier),
- AB-88 Moduł Edukacyjny Diodowe ograniczniki (diode clippers),
- AB-89 Moduł Edukacyjny Diodowe układy ograniczający (diode clampers),
- AB-90 Moduł Edukacyjny Czwórnik / Dwukrotnik (Two Port networks),
- AB-91 Moduł Edukacyjny Charakterystyki fotoogniwa (Optical Transducer - Photovoltaic Cell),
- AB-92 Moduł Edukacyjny Charakterystyki fotorezystora / LDR (Optical Transducer - Photoconductive Cell/LDR),
- AB-93 Moduł Edukacyjny Charakterystyki fototranzystora (Optical Transducer - Photo Transistor),
- AB-96 Moduł Edukacyjny Charakterystyki termometru rezystancyjnego (RTD i układ 335) (Temperature Transducer - RTD & IC335),
- AB-100 Moduł Edukacyjny Dwukanałowy analizator sygnałów analogowych (Dual Channel analog Signal Analyzer),
- AB-101 Moduł Edukacyjny Modulator i Demodulator Dwuwstęgowy (DSB Modulator and Demodulator),
- AB-102 Moduł Edukacyjny Modulator i Demodulator Jednowstęgowy (SSB Modulator and Demodulator),
- AB-104 Moduł Edukacyjny Automatyczna regulacja wzmocnienia (Automatic Gain Controller),
- AB-105 Moduł Edukacyjny System CTCSS - Squelch (Squelch Circuit),
- AB-106 Moduł Edukacyjny Modulator i Demodulator Częstotliwości - FM (FM Modulator and Demodulator),
- AB-107 Moduł Edukacyjny Tranzystorowe multiwibratory monostabilne (Monostable Multivibrator),
- AB-108 Moduł Edukacyjny Tranzystorowe multiwibratory bistabilne (Bistable Multivibrator),
- AB-109 Moduł Edukacyjny Tranzystorowe multiwibratory astabilne (Astable Multivibrator),
- AB-110 Moduł Edukacyjny Wzmacniacz logarytmiczny i antylogarytmiczny (Log Amplifier and Antilog Amplifier),
- AB-111 Moduł Edukacyjny Wzmacniacz operacyjny 1 MHz (OP-Amp),
- AB-112 Moduł Edukacyjny Detektor szczytowy (Peak Detector),
- AB-113 Moduł Edukacyjny Wtórnik napięciowy (Voltage Follower),
- AB-114 Moduł Edukacyjny Kryształowy oscylator (Crystal Oscillator),
- AB-115 Moduł Edukacyjny Generator ze wzmacniaczem operacyjnym (sinus i cosinus) Op-Amp (Sine,Cosine Oscillator using OP-Amp),
- AB-116 Moduł Edukacyjny Obwody próbkujące (Sample and Hold Circuit).
Zasilanie modułów: +/- 12 Vdc / 200 mA, + 5 Vdc / 200 mA
Moduły edukacyjne dostarczamy wraz z opisami przykładowych ćwiczeń.
Czas dostawy: 4 do 8 tygodni.
Stanowisko Dydaktyczne, Stanowiska Laboratoryjne, Zestawy Edukacyjne Elektronika
Produkty Powiązane:
Oprogramowanie Dydaktyczne Simtel 08: Elektronika Analogowa
Przykładowe ćwiczenie dla modułu AB02 (tranzystor CB NPN):
Przykładowe ćwiczenie dla modułu AB01 (diody):
Zestawy Edukacyjne Elektronika - Moduły Analogowe
Przykładowe ćwiczenie dla modułu AB03 (tranzystor CB, PNP):
Przykładowe ćwiczenie dla modułu AB04 (tranzystor CE, NPN):
Zestawy Edukacyjne Elektronika - Moduły Analogowe

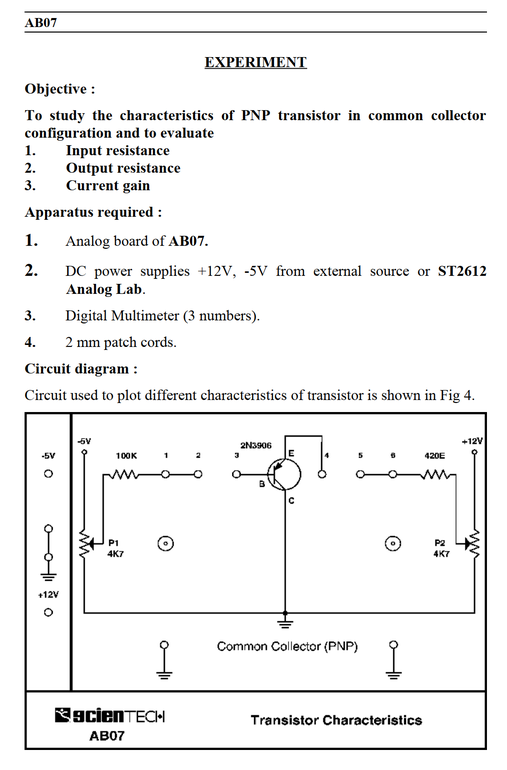

Przykładowe ćwiczenie dla modułu AB07 (tranzystor CC, PNP):
Przykładowe ćwiczenie dla modułu AB05 (tranzystor CE, PNP):
Zestawy Edukacyjne Elektronika - Moduły Analogowe
Przykładowe ćwiczenie dla modułu AB10 (mostek Wheatstonea):

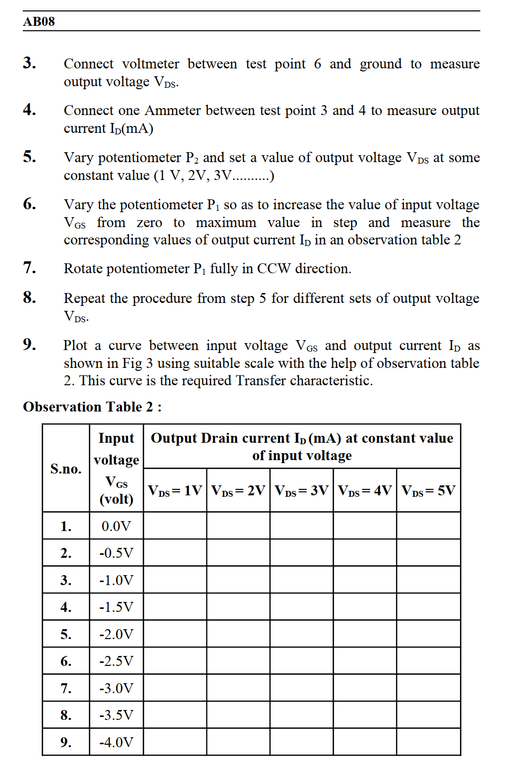

Przykładowe ćwiczenie dla modułu AB08 (tranzystor FET):
