Charakterystyki Elementów Cyfrowych - Moduły Ćwiczeniowe (Elektronika)
Moduły dostarczamy wraz z niezbędnym wyposażeniem (przewody przyłączeniowe oraz akcesoria - jeżeli dotyczy) oraz opisami przykładowych ćwiczeń. Moduły są pasywne - wymagają zewnętrznego zasilania, czasami generatora funkcyjnego. Zalecane wyposażenie dodatkowe: multimetr i/lub oscyloskop.
Moduły wymagają zewnętrznego zasilania (+12V/250mA, +5V/250mA) oraz generatora funkcyjnego. Mogą być użytkowane bez platformy ST2613A.
Dostępne Moduły Cyfrowe:
- DB-01 moduł edukacyjny bramki logiczne (Logic Gates),
- DB-02 moduł edukacyjny bramka uniwersalna-NAND/NOR (Universal Gate-Nand/Nor Gate),
- DB-03 moduł edukacyjny zastosowanie bramek EX-OR (EX-OR Gate Implementation),
- DB-04 moduł edukacyjny prawa de Morgana (Demorgan's Theorem),
- DB-05 moduł edukacyjny zastosowanie bramek EX-OR (EX-OR Gate Application),
- DB-06 moduł edukacyjny konwersja kodu (kod binarny na kod Graya i Graya na binarny) (Binary to Gray and Gray to Binary),
- DB-07 moduł edukacyjny konwersja kodu (BCD na kod z nadmiarem 3) (BCD to Excess 3 Code),
- DB-08 moduł edukacyjny binarny sumator / układ odejmujący (Binary Adder/Subtractor),
- DB-10 moduł edukacyjny multiplekser - demultiplekser (Multiplexer/Demultiplexer),
- DB-11 moduł edukacyjny przerzutniki (R-S, D, J-K, T) (Flip-Flops),
- DB-12 moduł edukacyjny rejestr przesuwający (SIPO 4 bitowy) (Shift Register),
- DB-13 moduł edukacyjny licznik binarny synchroniczny 4 bitowy (4 bit Synchronous Binary Counter),
- DB-14 moduł edukacyjny 4 bitowy licznik binarny (przód/tył) (4 bit Binary Ripple Counter),
- DB-15 moduł edukacyjny dekoder kodu BCD na kod 7-Segmentowy (BCD to Seven Segment Decoder),
- DB-16 moduł edukacyjny przetwornik cyfrowo-analogowy (drabinka R-2R) (Digital to Analog Converter),
- DB-17 moduł edukacyjny licznik zdarzeń 3 cyfrowy (Event Counter),
- DB-18 moduł edukacyjny licznik Johnson'a (Johnson Counter),
- DB-19 moduł edukacyjny 4 bitowy równoległy sumator (4 Bit parallel adder/substractor),
- DB-20 moduł edukacyjny generator szumu pseudo-losowego (PN Sequence Generator),
- DB-21 moduł edukacyjny cyfrowe łącze światłowodowe (Fiber Optics Digital Link),
- DB-22 moduł edukacyjny przetwornik analogowo-cyfrowy (typ licznikowy) (Analog to Digital Converter),
- DB-26 moduł edukacyjny gniazdo ZIF (ZIF 40 pin Socket),
- DB-28 moduł edukacyjny multiwibratory monostabilne (Monoshot Multivibrator: IC-74121 and 74123),
- DB-29 moduł edukacyjny oscylatory CMOS i kwarcowe (CMOS Oscillators),
- DB-30 moduł edukacyjny sumator / układ odejmujący (4 bitowy / 8 bitowy) (Adder/Subtractor - IC7483),
- DB-31 moduł edukacyjny dekoder / demultiplekser (Demux/Decoder - IC74138),
- DB-32 moduł edukacyjny licznik programowalny modulo N (Modulo N Programmable Conuter - IC74190),
- DB-33 moduł edukacyjny tester i generator parzystości (Parity Generator Checker),
- DB-34 moduł edukacyjny 4 bitowy komparator wagowy (4 Bit Magnitude Comparator),
- DB-35 moduł edukacyjny rejestr przesuwający PISO: równoległe wejście i szeregowe wyjście (4 Bit Shift Registers),
- DB-36 moduł edukacyjny dekoder klawiatury (Keyboard Encoder),
- DB-37 moduł edukacyjny 8 bitowy licznik pętlowy (8 Bit Ring Counter),
- DB-100 moduł edukacyjny analizator sygnałów cyfrowych (8 kanałów) (8 Channel Digital Signal Analyzer).
Zasilanie modułów: + 12Vdc / 250 mA, + 5Vdc / 250 mA
Moduły edukacyjne dostarczamy z opisami przykładowych ćwiczeń.
Czas dostawy: 4 do 8 tygodni.
Produkty Powiązane:
Oprogramowanie Dydaktyczne Simtel 07: DSP - Przetwarzanie Sygnałów Cyfrowych
Stanowisko Dydaktyczne, Stanowisko Laboratoryjne, Zestaw Edukacyjny Elektronika
Przykładowe ćwiczenie dla modułu DB11 (przerzutniki):
Przykładowe ćwiczenie dla modułu DB01 (bramki logiczne):
Zestawy Edukacyjne Elektronika - Moduły Cyfrowe
Przykładowe ćwiczenie dla modułu DB14 (4 bitowy licznik binarny przód/tył):

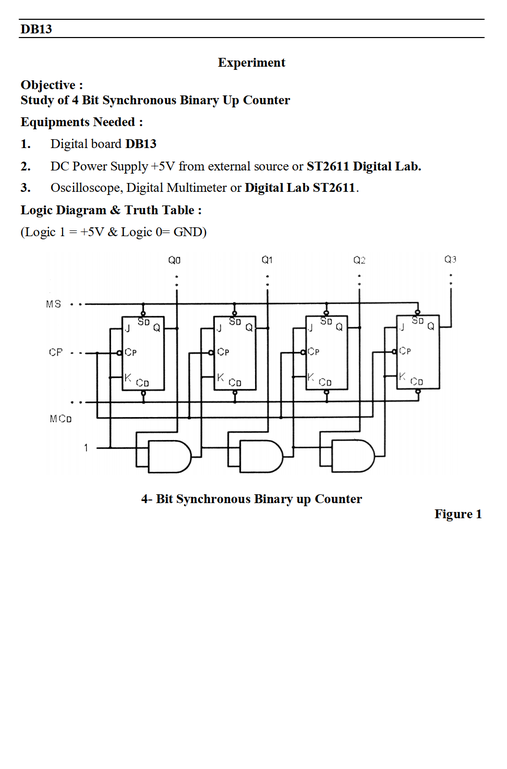

Przykładowe ćwiczenie dla modułu DB13 (licznik binarny synchroniczny 4bit):
Zestawy Edukacyjne Elektronika - Moduły Cyfrowe
Przykładowe ćwiczenie dla modułu DB18 (licznik Johnsona):
Przykładowe ćwiczenie dla modułu DB17 (licznik zdarzeń):
Zestawy Edukacyjne Elektronika - Moduły Cyfrowe
Przykładowe ćwiczenie dla modułu DB19 (4 bitowy równoległy sumator):
Przykładowe ćwiczenie dla modułu DB36 (dekoder klawiatury):
