Platforma do Prototypowania RF

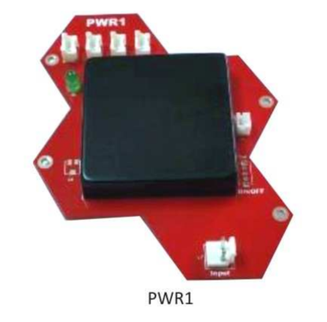

Stanowisko Dydaktyczne BeeWave (Telekomunikacja)

zapytanie o cenę

BeeWave to platforma do nauczania i prototypowania systemów RF z szybkim i łatwym podejściem Plug & Play, które jest idealne do celów edukacyjnych i naukowych. Budowanie złożonych obwodów RF na PCB jest żmudnym zadaniem - użytkownik musi ostrożnie kierować sygnał RF, przygotowywać układy RF i symulacje, dokładnie obliczać bilans mocy oraz wymagania dotyczące zasilania dla różnych komponentów, itp.

Platforma BeeWave otwiera drzwi do innowacji w dziedzinie RF, umożliwiając studentom, badaczom i projektantom tworzenie kompletnych systemów RF poprzez łączenie gotowych modułów za pomocą standardowych złącz i kabli, co przyspiesza początkowe etapy projektowania i prototypowania obwodów RF oraz minimalizuje możliwość wystąpienia błędów. Moduły BeeWave to typowe częstotliwości radiowe, elementy obwodów (filtry, miksery, itp.) oraz aktywne i pasywne moduły, które wspierają projektowanie praktycznie każdego typu systemu RF.

Podstawą do montażu modułów jest platforma Hive 8 lub Hive 20

AMP6000 Wzmacniacz o Stałym Wzmocnieniu - dydaktyczny moduł RF

zakres częstotliwości: 10 do 6000 MHz
wzmocnienie: 14 dB
moc na wyjściu: 15 dBm
straty odbiciowe na wejściu: -20 dB
straty odbiciowe na wyjściu: -9 dB
izolacja zwrotna: 25 dB
maksymalne napięcie RF in, RF out: 25 Vdc
maksymalna moc na wejściu RF: 20 dBm

VGA6000 Wzmacniacz o Regulowanym Wzmocnieniu - dydaktyczny moduł RF

zakres częstotliwości: 10 do 6000 MHz
zakres wzmocnienia: -19,75 do 12 dB (rozdzielczość typowo 0,25 dB)
moc na wyjściu: 15 dBm
straty odbiciowe na wejściu: -15 dB
straty odbiciowe na wyjściu: -10 dB
izolacja zwrotna: 23 dB
maksymalne napięcie RF in, RF out: 25 Vdc
maksymalna moc na wejściu RF: 20 dBm

VGA1000 Wzmacniacz o Regulowanym Wzmocnieniu - dydaktyczny moduł RF

zakres częstotliwości: 50 do 1000 MHz
zakres wzmocnienia: -12,25 do 19,5 dB (rozdzielczość typowo 0,25 dB)
straty odbiciowe na wejściu: -15 dB
straty odbiciowe na wyjściu: -15 dB
izolacja zwrotna: 25 dB
maksymalne napięcie RF in, RF out: 25 Vdc
maksymalna moc na wejściu RF: 20 dBm

LNA2700 Szerokopasmowy Wzmacniacz Szumów - dydaktyczny moduł RF

zakres częstotliwości: 700 do 2700 MHz
moc na wyjściu przy nasyceniu: 18 dBm
kompresja na wyjściu dla 1 dB: 15 dBm
szumy: 2dB
wzmocnienie słabych sygnałów: 16 dB
straty odbiciowe na wejściu: -18 dB
straty odbiciowe na wyjściu: -17 dB
maksymalne napięcie RF in, RF out: 25 Vdc
maksymalna moc na wejściu RF: 20 dBm

BPF_CER1 Ceramiczny Filtr Pasmowoprzepustowy - dydaktyczny moduł RF

pasmo pracy: 100 do 1020 MHz
częstotliwość środkowa: 2450 do 5500 MHz
straty odbiciowe: -22 dB
straty wtrąceniowe: -5 dB
tłumienie: -40 dB
maksymalna moc na wejściu RF: 20 dBm

BPF_SAW1 Filtr Pasmowoprzepustowy SAW (Surface Acoustic Wave - z akustyczną falą powierzchniową) - dydaktyczny moduł RF

pasmo pracy: 2 do 80 MHz
częstotliwość środkowa: 315 do 2440 MHz
straty odbiciowe: -20 dB
straty wtrąceniowe: -2 dB
tłumienie: -40 dB
maksymalna moc na wejściu RF: 20 dBm

BPF_SAW2 Filtr Pasmowoprzepustowy SAW (Surface Acoustic Wave - z akustyczną falą powierzchniową) - dydaktyczny moduł RF

pasmo pracy: 40 do 72 MHz
częstotliwość środkowa: 1900 do 2436 MHz
straty odbiciowe: -17,5 dB
straty wtrąceniowe: -1 dB
tłumienie: -35 dB
maksymalna moc na wejściu RF: 20 dBm

LPF_CER1 Ceramiczny Filtr Dolnoprzepustowy - dydaktyczny moduł RF

częstotliwość odcięcia: 150 do 6000 MHz
straty odbiciowe: -20 dB
straty wtrąceniowe: -3 dB
tłumienie: -50 dB
maksymalna moc na wejściu RF: 20 dBm

MX1 Szerokopasmowy, Podwójnie Zbalansowany Pasywny Mikser RF - dydaktyczny moduł RF

może być używany do obniżania lub podnoszenia częstotliwości
zakres częstotliwości: 2 do 14 GHz (RF), 1 do 12 GHz (LO), 60 do 6000 MHz (IF)
straty odbiciowe: -25 do -9 dB (RF), -25 do -5 dB (LO), -17 do -5 dB (IF)
strata konwersji: 8 dB / 6 GHz
upływność sygnału wysokiej częstotliwości (RF leakage): portów LO-RF: -25 dBm, portów LO-IF: -25 dBm
izolacja portów RF-IF: 40 dB
szumy SSB: 8 dB / 6 GHz
wartość punktu IP3: 24 dBm / 6 GHz
maksymalne napięcie RF in, RF out: 25 Vdc
maksymalna moc na wejściu RF, IF: 20 dBm
maksymalna moc na wejściu LO: 10 dBm

LO6000 Ultraszerokopasmowy Moduł PLL z VCO - dydaktyczny moduł RF

zakres częstotliwości: 23.5 do 6000 MHz
moc na wyjściu RF (przy f =1 GHz): -8 dBm / -5 dBm / -2 dBm / 1 dBm
szerokość pasma: 100 kHz (3 do 6 GHz), 50 kHz (1,5 do 3 GHz), 25 kHz (750 do 1500 MHz),
12,5 kHz (375 do 750 MHz), 6,25 kHz (187,5 do 375 MHz
szumy fazowe (przy f =1 GHz, offset 10 kHz): -104 dBc / Hz
druga harmoniczna: -20 dBc
trzecia harmoniczna: -7 dBc
maksymalne napięcie REF in, RF out: 50 Vdc
