Wyznaczanie Charakterystyk Promieniowania Anten
Stanowisko Dydaktyczne ETD700B (Telekomunikacja)

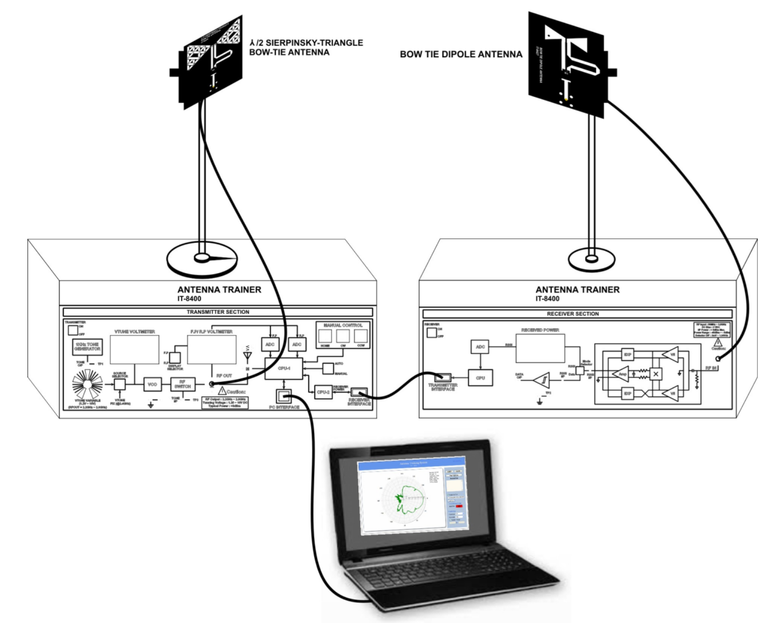

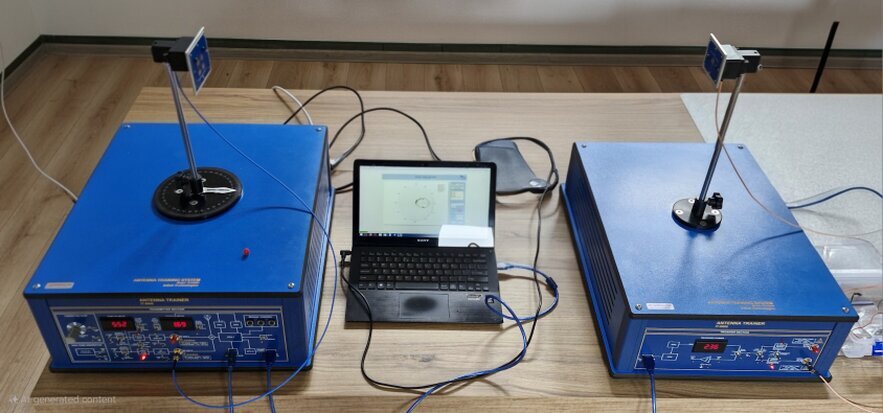

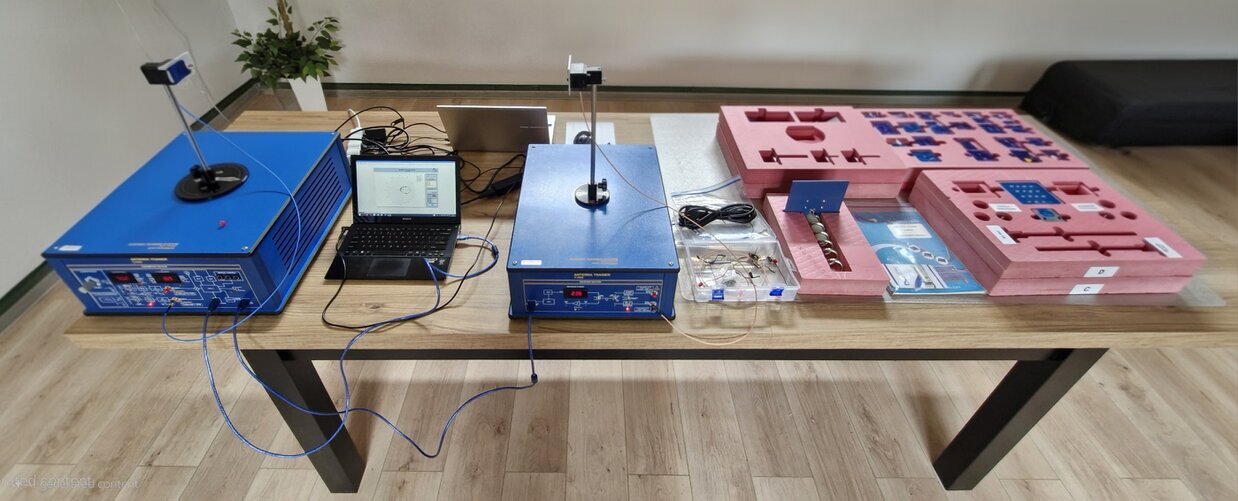

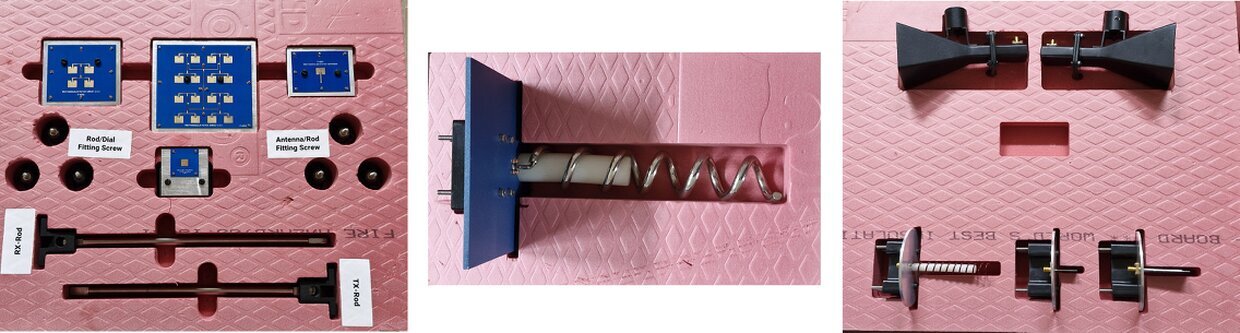

Zestaw edukacyjny - telekomunikacja. Stanowisko nie wymaga instalacji. W komplecie dostarczamy: nadajnik z syntezą PLL (100 MHz do 4 GHz, -50 do +50 dBm), detektor logarytmiczny (100 MHz do 8 GHz, rozdzielczość 0.1 dBm, poziom szumów -90 dBm, obracany 360 st.), zestaw 22 anten nadawczych i odbiorczych wraz z akcesoriami (maszty, podstawki, przewody), oprogramowanie PC, podręcznik użytkowania z propozycjami ćwiczeń.
Zestaw edukacyjny ETD700B może być używany do nauki wykonywania wszystkich rodzajów pomiarów antenowych. Obejmuje UHF (fale decymetrowe), LW (fale długie), HF (fale krótkie) oraz pasmo ISM (pasmo radiowe początkowo przeznaczone dla zastosowań przemysłowych, naukowych i medycznych). Zestaw wyposażono w programowalny generator PLL oraz detektor do 4 GHz z wysoką dynamiką zakresu przenoszenia mocy.
Zagadnienia Realizowane przez Zestaw Edukacyjny ETD700B:
- Pomiary natężenia pola, zmienna wartość natężenia pola / prawo odwrotnych kwadratów
- Wyprowadzenie twierdzenia o wzajemności anteny

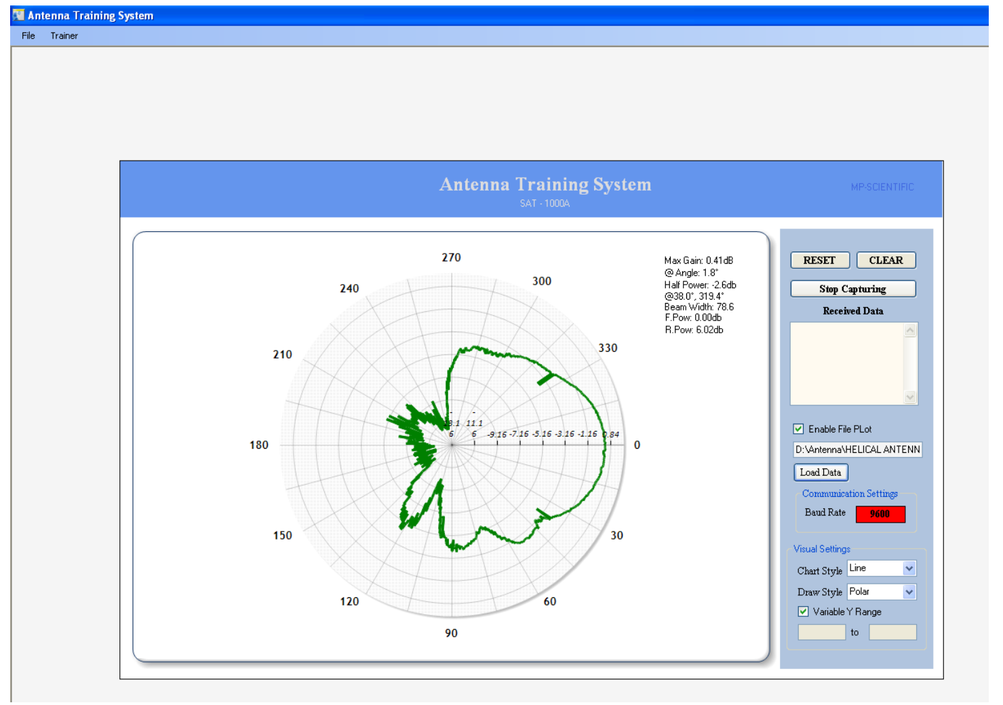

- Wykreślanie charakterystyk promieniowania anten drutowych (wire antenna)
- Wykreślanie charakterystyk promieniowania anten aperturowych (aperture antenna)
- Wykreślanie charakterystyk promieniowania anten reflektorowych (reflector antenna)
- Wykreślanie charakterystyk promieniowania szyku antenowego (array antenna)
- Wykreślanie charakterystyk promieniowania anten panelowych / mikropaskowych (planar / microstrip antenna)
- Pomiar ko-polaryzacji oraz polaryzacji krzyżowej
- Pomiary anten spolaryzowanych kołowo
- Pomiar stosunek promieniowania przód-tył (F/B) anteny Yagi
- Pomiary szerokości wiązki 3 dB dla anteny tubowej
- Pomiary poziomu lista bocznego (side lobe)
- Badanie porównawcze różnych typów anten oraz charakterystyk ich promieniowania
Antena drutowa
Anteny drutowe mają różne kształty i rozmiary: drut prosty (dipol), pętla lub spirala. Krótka antena dipolowa jest najprostszą ze wszystkich anten. Anteny te są bardzo proste i tanie, użytkowane są w zakresie UHF i VHF.

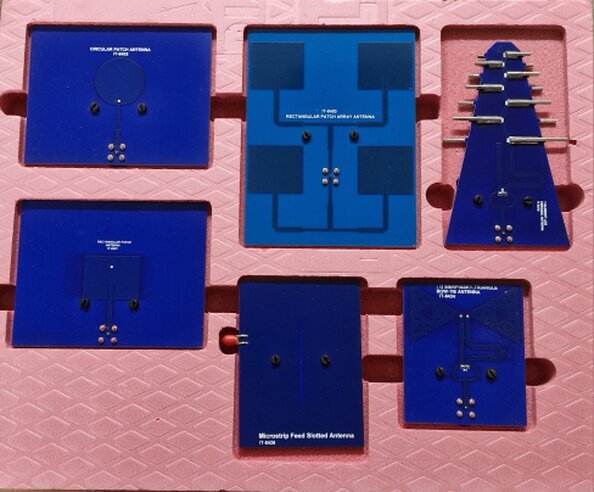

Antena panelowa / Mikropaskowa
Antena mikropaskowa – antena wykonana przez naniesienie odpowiednio ukształtowanych pasków przewodnika na powierzchnię izolującą, w jednej lub kilku warstwach.. „listki” tych anten mogą być kwadratowe, trójkątne lub okrągłe. Mogą być bardzo małe, co czyni je idealnymi do zastosowań bezprzewodowych.
Antena aperturowa
Antena aperturowa – antena charakteryzująca się pewną wyróżnioną powierzchnią zwaną aperturą, czyli powierzchnią, przez którą przechodzą fale z i do przestrzeni. Najczęściej stosowanymi aperturami są: apertura prostokątna, apertura kołowa. Anteny aperturowe są głównym typem anten kierunkowych stosowanych na pasmach mikrofalowych i powyżej.

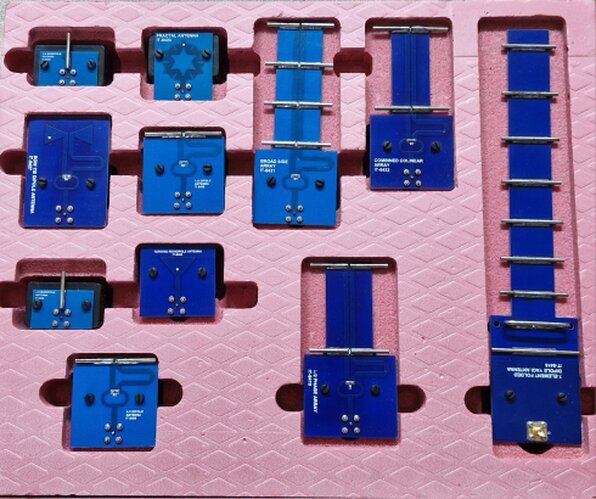

Szyk antenowy
Szyk antenowy – zespół promienników izotropowych takich, że prądy przez nie przepływające mają różne amplitudy i fazy. Są to promienniki częstotliwości i energii elektromagnetycznej. Szyk antenowy jest rozwiązaniem problemu zdefiniowanego jako ograniczenie działania pojedynczej anteny. Przykładem tego problemu jest dipol. Mimo że antena dipolowa pozwala na lepszą kontrolę kierunkowości niż antena dookólna (izotropowa), to zwiększanie długości dipola zmniejsza kontrolę nad kierunkowością. Stąd możliwość kontrolowania kierunkowości anteny przez zmianę jej długości jest mocno ograniczona. Większą elastyczność oraz kontrolę można uzyskać przez kierowanie wiązki za pomocą określonego ułożenia wielu radiatorów.
Typowe parametry antenowe to: zysk antenowy, charakterystyka promieniowania, szerokość wiązki, polaryzacja oraz impedancja.
Typowe parametry antenowe to: zysk antenowy, charakterystyka promieniowania, szerokość wiązki, polaryzacja oraz impedancja.
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: 4 do 8 tygodni.
