Płyta Procesora Motorola 68332 (32 bit) – Stanowisko Dydaktyczne EID210 (Komputery Przemysłowe)
Zestaw EID210B umożliwia wykonywanie ćwiczeń z użyciem mikroprocesorów oraz mikrokontrolerów z serii CPU32 (jądro 68000, architektura potokowa, procedury zoptymalizowane obiektowo...). Platforma EID210B pozwala na badanie architektury 16/32-bitowego mikroprocesora / mikrokontrolera 68332 z wykorzystaniem następujących układów: zegar 16,7 MHz, pamięć RAM 16 bit, 128 kB, pamięć 128 kB FLASH, interfejs USB i RS232, magistrala PC104 (możliwość podłączenia kart wejść/wyjść), 6 wejść analogowych i 4 wyjścia na 40-pinowym złączu HE10, port SPI i I2C (HE10 10 pin).
Zabezpieczenie zasilania: bezpiecznik oraz dioda Transil.
Zabezpieczenie nadnapięciowe oraz przeciwzwarciowe.
Zabezpieczenie nadnapięciowe oraz przeciwzwarciowe.
Zabezpieczenie buforów wejścia/wyjścia magistrali PC104.
Połączenie przez izolowany (do 4kVdc) port USB.
Waga: 2 kg.
Wymiary (cm) : 20x13x4.5.
Zestaw dostarczamy z pakietem oprogramowania (Windows®):
Edytor z biblioteką funkcji niskiego poziomu
Edytor z biblioteką funkcji niskiego poziomu
Cross Assembler do generowania plików obiektowych w formacie Motorola S-record

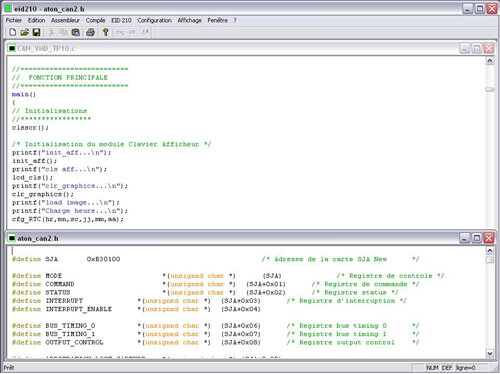

Debugger umożliwiający:
- wyświetlanie i modyfikację rejestrów
- pracę procesora w trybie krokowym oraz ustawianie punktów przerwania
MODUŁY DODATKOWE:
EID 001 000 Edukacyjny Moduł Symulacji Wejścia / Wyjścia
podłączenie do złącza 40-pinowego modułu EID 210 000
• 8 diod wyświetlacza na wyjściu portu
• 8 mikroprzełączników na wejściu portu
• 1 przycisk bezstykowy (sygnał przerwania)
• 1 potencjometr na wejściu analogowym
• 1 dioda LED na wyjściu analogowym
EID 005 000 Edukacyjny Moduł Klawiatury i Wyświetlacza
podłączenie do złącza 40-pinowego modułu EID 210 000
• 16-klawiszowa klawiatura matrycowa
• wyświetlacz ASCII (7 do 20) x 16 znaków i/lub graficzny 128 x 64 (monochrom)
• brzęczyk piezoelektryczny 4 kHz
• zegar czasu rzeczywistego z sygnałem alarmowym
• zapis 114 bitów statycznej pamięci RAM
EID 003 000 Edukacyjny Moduł Interfejsu Ethernet 10 Mbps
podłączenie do złącza PC104 modułu EID 210 000
• mikrokontroler UBICOM IP2022 (procesor internetowy)
• sieć Ethernet 10 Mbps
• TCP/IP, gniazda, serwer WWW, magistrala SPI, I2C, funkcja „ping”
• złącze RJ45 Ethernet 10 base-T
• kontrola portu TELNET (port 23) i serwera WEB (port 80)

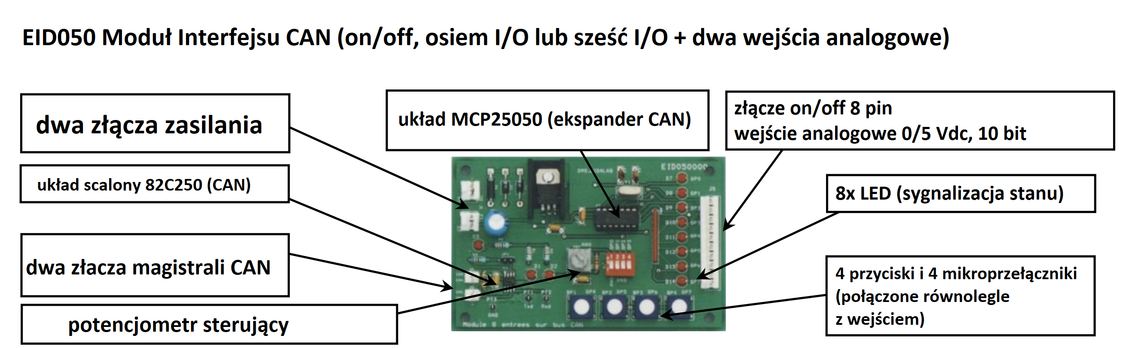

EID 004 000 Edukacyjny Moduł Przemysłowego Interfejsu CAN
podłączenie do złącza PC104 modułu EID 210 000
• moduł zaprojektowany przez firmę ATON SYSTEM
• komunikacja 8 bitowa przez magistralę PC104
• kontroler Philips CAN SJA 1000 z interfejsem optoelektronicznym
• prędkość łącza do 1 Mbps
• sterowniki buforów FIFO (transmisja/odbiór)
• struktura danych umożliwia sterowanie standardowymi i rozszerzonymi trybami CAN
OPROGRAMOWANIE DODATKOWE:
Oprogramowanie MTR86 to wielozadaniowy monitor mikroprocesorów INTEL i MOTOROLA pracujący w czasie rzeczywistym. Wersja zaimplementowana w EID 210 steruje zasobami własnymi płytki (sterowanie portem RS232 sterowanie USB). Część kodu jądra znajduje się w pamięci flash EPROM, co pozwala zminimalizować rozmiar kodu do pobrania. Wybrane funkcje oprogramowania MTR86:
• dynamiczne tworzenie zadań (maks. 32), tworzenie priorytetów (maks. 32)
• zadania natychmiastowe lub cykliczne,
• niszczenie i tłumienie zadań,
• kontrola procedur przerwań, kontrola liczników,
• kontrola zasobów (liczba zapytań: 24),
• synchronizacja przez spotkanie,
• łączność tubami PTT, skrzynkami na listy i wiadomościami,
• kontrola odblokowania wejść/wyjść,
• statystyczny zapis wykorzystanych zasobów procesora,
• dynamiczna / statyczna modyfikacja czasu trwania od 1 do 50 milisekund
- bramka NOT (4 bity)
- przerzutniki RS, D, JK
- układ cyfrowy ALU: dodawanie, odejmowanie, AND
- bramki AND, NOR, exOR
- dekoder 7-segmentowy
- licznik binarny BCD
- programowanie licznika binarnego BCD
- offset rejestru
- sekwencer elektroniczny
- chronometr
- interfejs typu PIT na szynie PC104
