Hamownia Silników AC/DC z Hamulcem Proszkowym
i Trójfazowym Silnikiem Asynchronicznym 300W
- Stanowisko Dydaktyczne EL313B  (Napędy Elektryczne)

Zestaw edukacyjny - napędy elektryczne. Stanowisko nie wymaga instalacji. W komplecie dostarczamy: akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: zasilacz wzbudzenia EM300, komputer PC, oscyloskop/multimetr, miernik cęgowy.

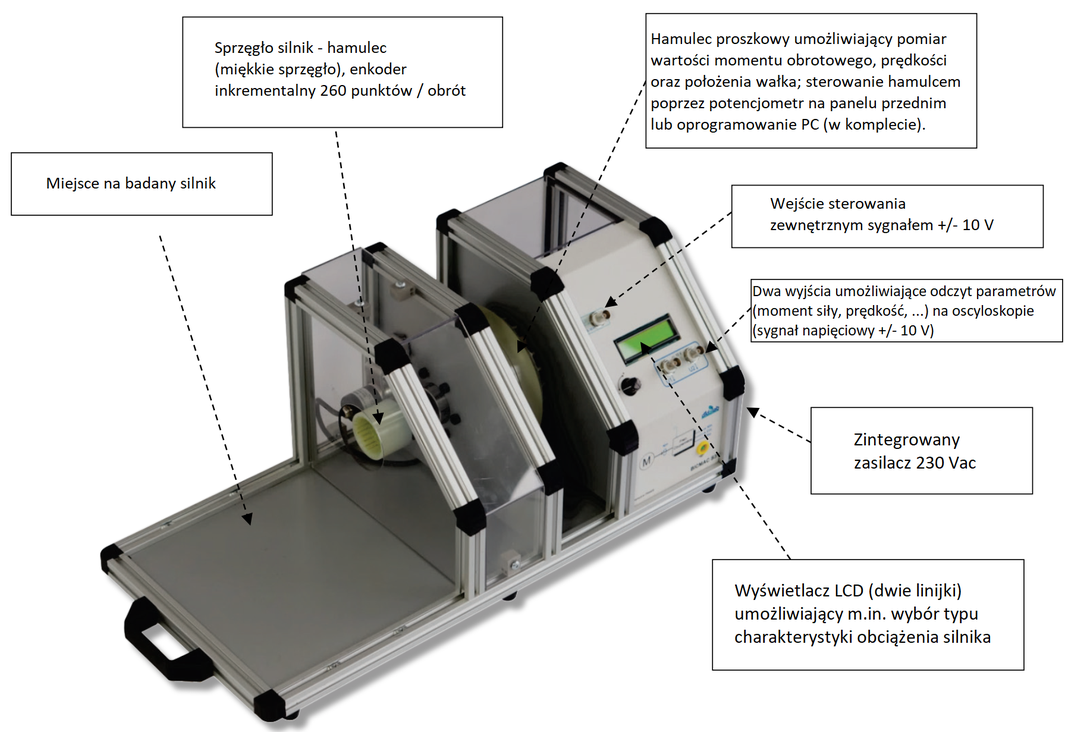

Stanowisko zostało wyposażone w hamulec pomiarowy (sprzęgło proszkowe / elektromagnetyczne) - sterowanie odbywa się poprzez wbudowaną przetwornicę napięcia jednokwadrantową PWM. Pomiar wartości momentu siły wykonywany jest przy użyciu czujnika naprężeń (tensometr), prędkość obrotową mierzy enkoder inkrementalny (1000 pkt. / 360 st.). Wartość mocy w watach oblicza się poprzez pomnożenie wartości momentu obrotowego przez prędkości obrotową, następnie wynik należy podzielić przez wartość stałą wynikającą ze zmiany jednostek (Nm × rpm / 9549,3).
Sterowanie hamownią odbywa się przy pomocy oprogramowania PC EP Monitor (dostarczane w komplecie) lub poprzez potencjometr obrotowy znajdujący się na panelu przednim. Panel przedni wyposażono dodatkowo w wyświetlacz LCD (2 linie po 16 znaków), złącze uziemienia, wejście BNC do wprowadzenia sygnału (+/- 10V) zewnętrznego sterowania wartością momentu obrotowego (0.239 Nm/V) oraz dwa wyjścia pomiarowe BNC: S1 i S1 wystawiające sygnał napięciowy +/-10V (dla każdego wyjścia można wybrać wartość danego pomiaru: moc, rpm, Nm, sterowanie hamulcem). Na panelu bocznym modułu sterowania umieszczono złącze wyjścia enkodera (DB15HD, sygnał prostokątny, 1000 p/obr) oraz złącze USB A (do połączenia z komputerem). Złącze zasilania sieciowego znajduje się na panelu tylnym.

Hamownia silników elektrycznych EL313B umożliwia pracę z następującymi silnikami:

• silnik DC ze wzbudzeniem elektromagnetycznym,



• silnik DC z magnesami trwałymi,


• trójfazowy asynchroniczny silnik klatkowy,


• trójfazowy silnik bezszczotkowy DC / AC z podłączeniem czujnika Hall'a.

Standardowo, stanowisko EL31B umożliwia pracę w czterech trybach.
Pomiary prędkości obrotowej (rpm), momentu obrotowego (Nm) oraz mocy (W) wykonywane są automatycznie.
Układ sterowania pozwala na zadanie stałego momentu obrotowego.

Podstawowe tryby pracy hamowni:

• bezpośrednia praca hamulca (regulacja 0 - 100%),


• tarcie płynne - wartość momentu obrotowego jest proporcjonalna do wartości prędkości obrotowej (regulacja 0 - 400% rpm),


• wartość momentu obrotowego jest proporcjonalna do kwadratu prędkości (regulacja 0 - 100% / rpm2),


• sterowanie zewnętrzne sygnałem napięciowym 0-10V @ 0.239 Nm / V via złącze BNC na panelu czołowym.

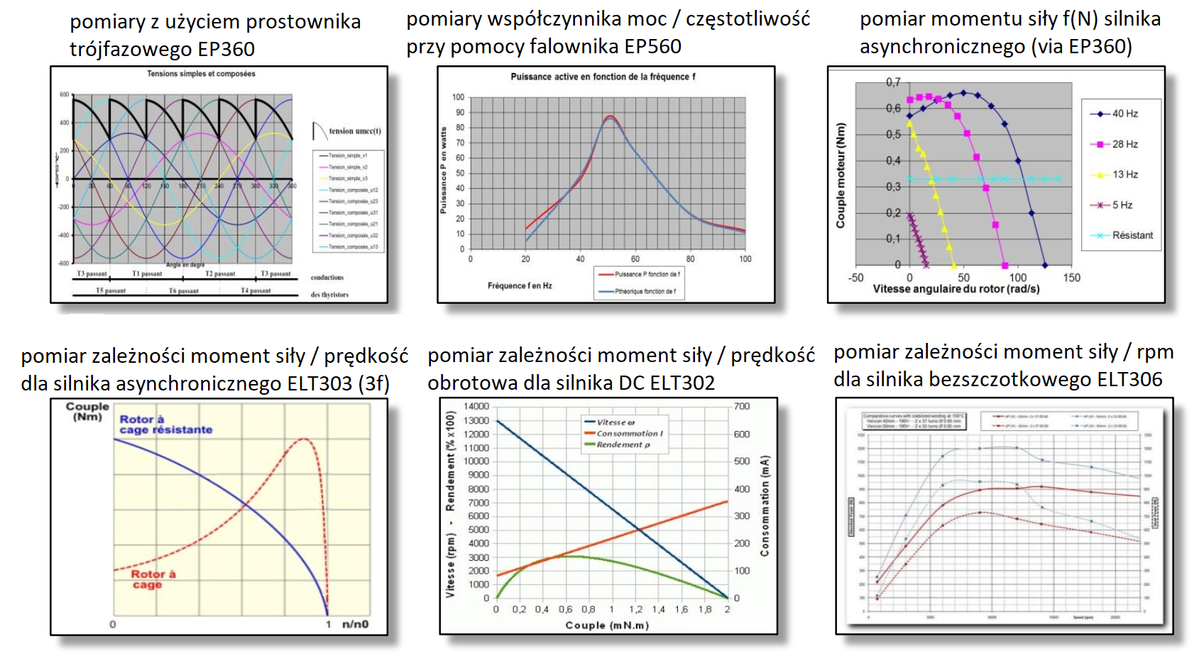

Zagadnienia Realizowane przez Zestaw Edukacyjny:

1. pomiary i obserwacje podczas
   pracy silnika bez obciążenia:

   1. obliczanie wartości przesunięcia fazowego,

   2. pomiary współczynnika mocy (cos φ),

   3. moc pozorna, moc bierna, moc czynna.



2. pomiary i obserwacje podczas
   pracy silnika z obciążeniem:

   1. obliczanie wartości przesunięcia fazowego,
   2. pomiary współczynnika mocy (cos φ),
   3. pomiary mocy.

Oprogramowanie Komputerowe EP Monitor
(dostarczane w komplecie):

Program EP Monitor, który należy zainstalować na komputerze PC umożliwia pełne sterowanie stanowiskiem oraz pozwala na odczytywanie wartości wszystkich wykonywanych pomiarów. EP Monitor wyposażono w funkcje wykreślania dowolnych przebiegów (na jednej lub 2 osiach) graficznie prezentujących zebrane dane (wykreślanie przebiegów w trybie oscyloskop lub plotera).

Zalecane Wyposażenie Dodatkowe:

1. EM300 - specjalizowany zasilacz wzbudzenia do silników elektrycznych - współpracujący z oprogramowaniem hamowni




2. EP120B - Regulator Napięcia, Kontroler AC Jedno i Trójfazowy 300 W
   z funkcją sterowania kątem fazowym



3. EP130B - Prostownik Tyrystorowy Jedno i Trójfazowy 300 W






4. EP210B - Chopper (Impulsator), Falownik Jednofazowy 300 W





5. EP230B - Chopper (Impulsator), Falownik Jedno i Trójfazowy 300 W







   Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.



   Czas dostawy: ~14 tygodni (z wyłączeniem sierpnia).





   ---
