Hamownia Silników Elektrycznych 1.5 kW
z Aktywną Rekuperacją Energii, Stanowisko Dydaktyczne ELT320

Hamownia silników elektrycznych ELT320 z serii BICSIN należy do serii produktów niskonapięciowych ( NN / LV ) 1500-W, znajduje zastosowanie w obszarach takich jak:

• ELEKTRYKA - badanie charakterystyk maszyn wirujących (zależność prędkość / napięcie, prąd / moment obrotowy,
  sprawność energetyczna, współczynnik mocy (cos φ)



• ENERGOELEKTRONIKA - kompatybilna z serią EP360 (mostek prostowniczy Graetza 1.5 / 3kW jedno / trójfazowy z regulatorem napięcia AC), EP660 (przerywacz prądu / przetwornica DC/DC, impulsator / chopper), napędy przemysłowe (np. Siemens Sinamics V90, silnik bezszczotkowy ELT306)

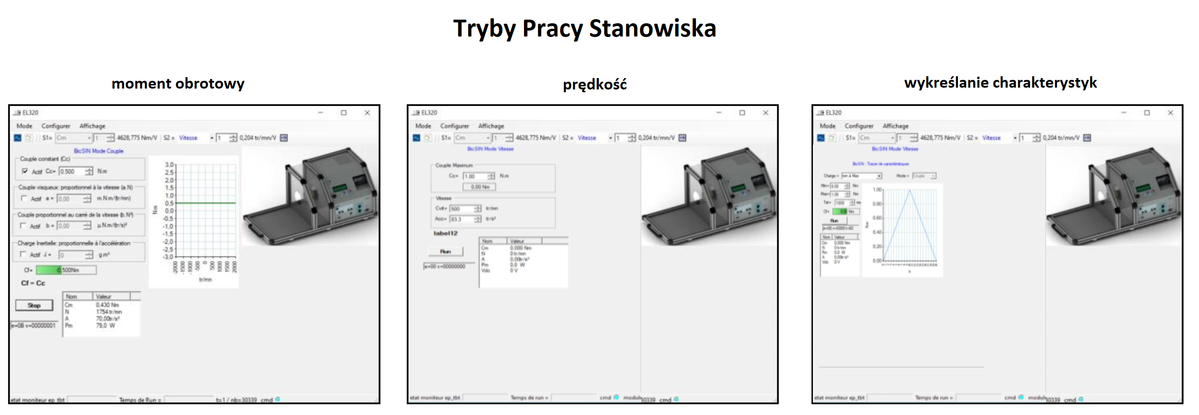

• AUTOMATYCZNA KONTROLA PRĘDKOŚCI / POŁOŻENIA - zadawanie obciążenia mechanicznego o zaprogramowanych wcześniej parametrach:

• Charakterystyka mechaniczna liniowa i nieliniowa, charakterystyka mechaniczna zmienno-momentowa (wentylatorowa / paraboliczna), przesuw ładunku z tarciem, pojazd w ruchu - przyspieszanie, zwalnianie z rekuperacją energii, ...

• Symulacja pracy jako obciążenie w układzie napędowym: charakterystyka mechaniczna liniowa i nieliniowa, charakterystyka mechaniczna stało-momentowa  (suwnica, szybka winda, kierownica, faza rekuperacji energii)

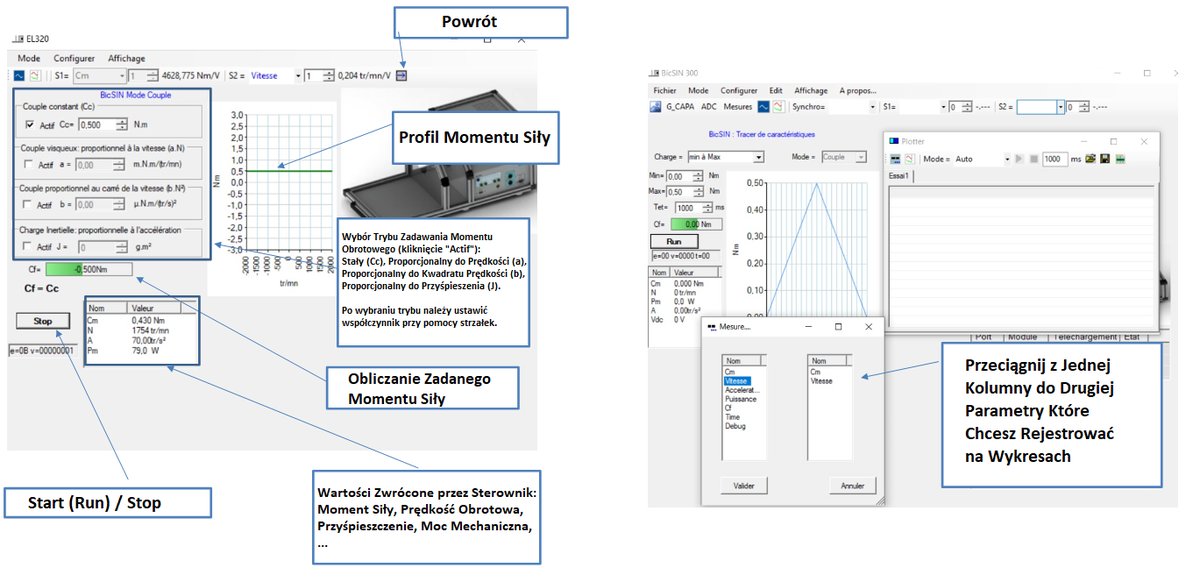

• Generator obciążenia umożliwia odczyt parametrów mechanicznych w czasie rzeczywistym  (prędkość, moment obrotowy, moc, ...)



• AUTOMATYKA PRZEMYSŁOWA - programowanie szafy sterującej
  (sterownik przemysłowy PLC z  silnikiem bezszczotkowym, panel HMI, praca jako wentylator, szlaban parkingowy, ...)

• układ generacji obciążenia
  (silnik bezszczotkowy ze sterownikiem przemysłowym)


• trójfazowy silnik asynchroniczny 1.5 kW


• silnik DC 1 kW o wzbudzeniu elektromagnetycznym


• zasilacz 1-fazowy


• karta interfejsu PC (USB)

Hamownia napędów elektrycznych ELT320 to idealne narzędzie m.in. do:

1. badania silników elektrycznych o mocy do 1500 W (prąd stały, prąd zmienny 3-fazowy, silniki bezszczotkowe…)


2. obciążania różnego rodzaju mostków elektroenergetycznych (1-fazowe lub 3-fazowe mostki Graetza, choppery, 1-fazowe / 3-fazowe falowniki)


3. emulacji przemysłowych systemów sterowania z układem wykonawczym (np. oś cyfrowa, winda, …)

• 3 x 400 V, 50 Hz


• nominalny moment obrotowy 11,9 Nm, szczytowy 35,70 Nm, stały moment utyku 12,4 Nm


• prędkość nominalna 2 000 obr/min, prędkość maksymalna 3 000 obr/min


• moc znamionowa 2,5 kW

• stół elektrotechniczny
• mostek prostowniczy Graetz'a z regulatorem AC (EP360)
• falownik / czoper 1- / 3- fazowy (1.5 kW) (EP660)
