Badanie Silnika Prądu Stałego (30 W) - Stanowisko Dydaktyczne
EPD03758S (EPD037580 + EPD037620) (Napędy Elektryczne)

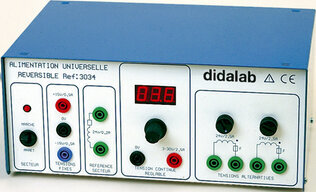

Zestaw edukacyjny - napędy elektryczne. Stanowisko nie wymaga instalacji. W komplecie dostarczamy: zasilacz, akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: oscyloskop/multimetr.
Zestaw edukacyjny składa się z dwóch silników elektrycznych połączonych sprzęgłem Oldhama. Silniki mogą pracować jako napęd lub jako prądnica. Pomiar prędkości odbywa się poprzez odczyt przy pomocy enkodera przyrostowego (500 punktów / obrót), dane wyjściowe odczytać można na wyświetlaczu LCD lub via złącza BNC. Stanowisko dydaktyczne wyposażono w dwa dodatkowe obciążenia (6,8 mH / 10 Ohm).
Realizowane Zagadnienia Edukacyjne:
- studium enkodera przyrostowego (inkrementalnego), ustalanie pozycji wirnika silnika prądu stałego,
- ustalanie kierunku obrotu wirnika silnika prądu stałego,
- obliczanie prędkości obrotowej wirnika silnika prądu stałego,
- obliczanie bilansu energetycznego silnika prądu stałego.
- ...

Specyfikacja Stanowiska:
- prędkość obrotowa: 4812 rpm / 25,5 mNm, 2750 rpm / 102 mNm
- maksymalna moc mechaniczna: 29,3 W
- napięcie znamionowe: 24 Vdc
- maksymalny prąd stały: 1,6A
- moc: 12,85 W / 76,5 % sprawności, 60 W / 49 % sprawności
- pomiary automatyczne: prędkość lub położenie via wyjście +/-10 Vdc (złącza 4mm), prąd uśredniony, napięcie uśrednione, moc uśredniona
- wyjście analogowe: 1 V dla 1000 rpm
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: 4 do 8 tygodni.
